Вентилятор IRB/4-225 Soler&Palau (Солер Палау,S&P) Прямоугольные канальные вентиляторы с загнутыми назад лопатками- irb/irt

Описание канального вентилятора Soler-Palau IRB/4-225

Устройство IRB/4-225 представляет серию канальных вентиляторов оригинальной конструкции. Его корпус имеет прямоугольную форму и производится из листовой оцинкованной стали. Крышка у корпуса откидная, мотор и крыльчатка располагаются непосредственно на ней. Это позволяет иметь беспрепятственный доступ к узлам прибора для ремонта или профилактики. На корпус также вынесена клеммная коробка для подсоединения к сети питания.

Производительность устройства составляет 1600 м3/час при уровне звукового давления 63 дБА на выходе. Центробежная крыльчатка оснащена назад повернутыми алюминиевыми лопастями и вращается со скоростью 1388 об/мин.

Прибор IRB/4-225 комплектуется однофазным двигателем с 4 полюсами и внешним ротором, изоляцией класса F и степенью защиты IP 44. Мотор снабжен встроенными термоконтактами с клеммами для подсоединения к внешнему прибору защиты. Регулировка скорости происходит за счет автотрансформатора.

Устройство монтируется в любом из положений благодаря широкому ряду дополнительных приспособлений (клапаны, шумоглушители, гибкие вставки, фильтры), компактным габаритам (530мм x 540мм x 300мм) и весу в 30 кг.

Расшифровка маркировки IRB/4-225:

• IRB – серия, прямоугольные канальные вентиляторы с загнутыми назад лопатками для прямоугольных воздуховодов от Soler-Palau (Солер Палау);
• где B - тип электродвигателя, однофазный ~1ф/ 220В/ 50 Гц;
• 4 - количество полюсов электродвигателя;
• 225 – типоразмер.

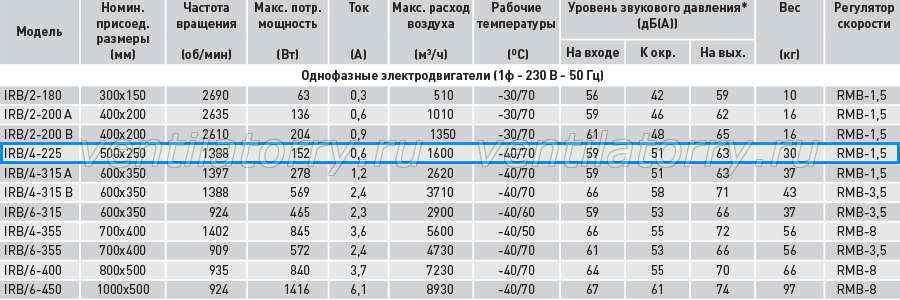

Технические характеристики вентилятора IRB/4-225

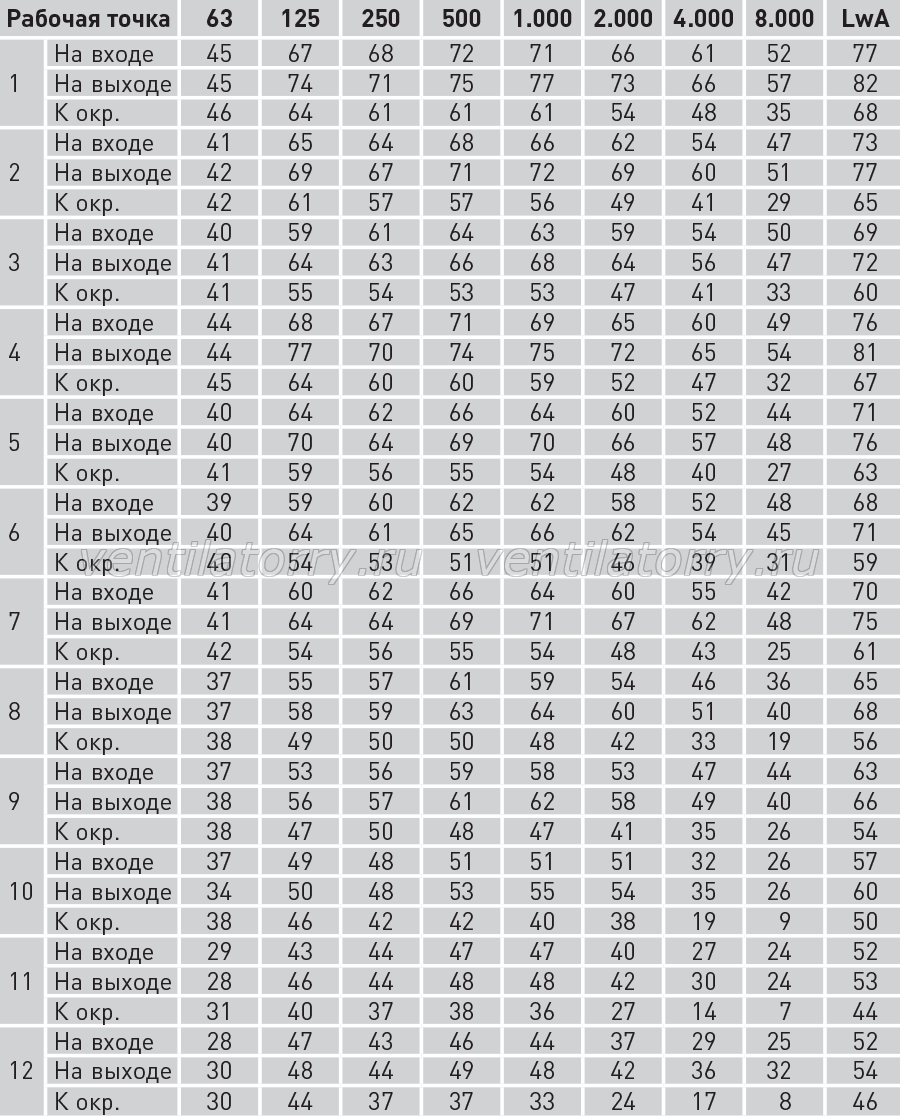

Акустические характеристики вентилятора IRB/4-225

Аэродинамические характеристики вентилятора SOLER-PALAU IRB/4-225

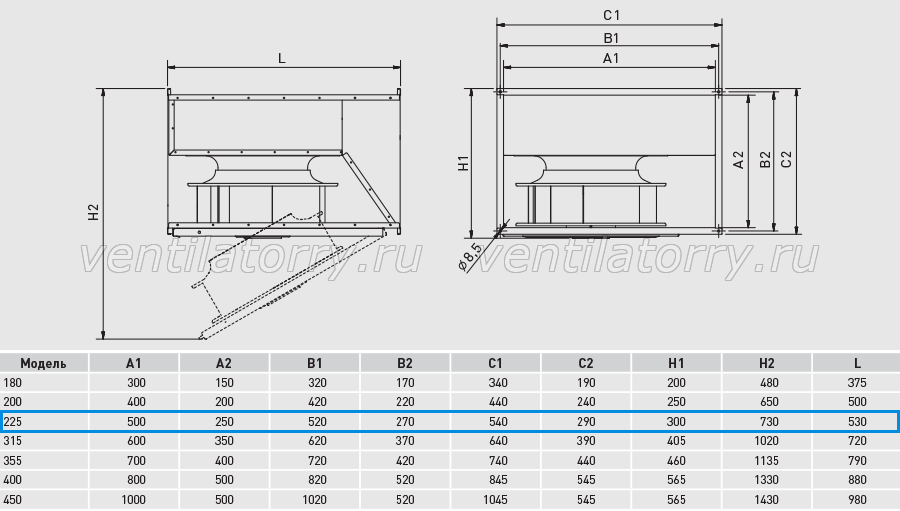

Чертеж и габаритные размеры вентилятора soler-palau IRB/4-225
