Диффузор вихревой SW 600x600, потолочный, 600x600 мм

Потолочный вихревой диффузор SW 600x600 для монтажа в подвесных потолках со стандартной ячейкой 600x600 мм. Радиальные неподвижные лопатки распределяют воздух.

Описание диффузоров вихревых типа SW 600x600

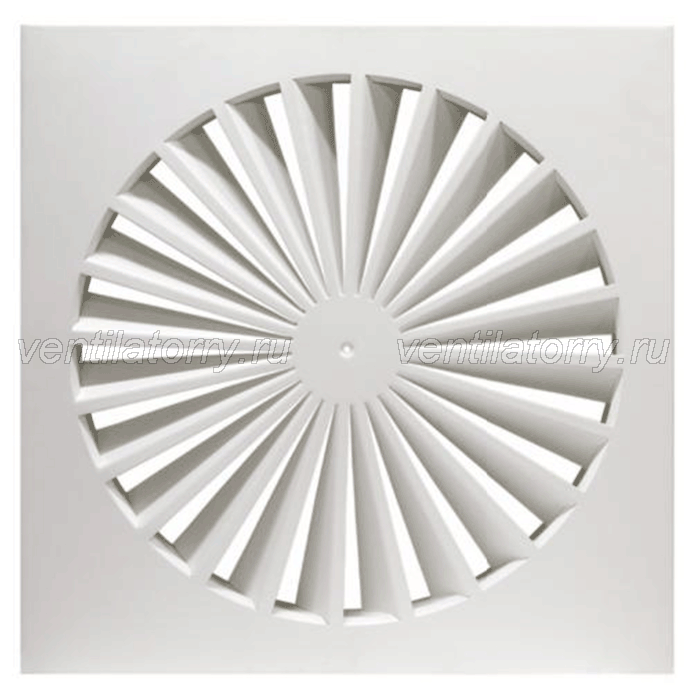

Диффузоры вихревые SW 600х600 (потолочные) - представляют собой конструкцию, монтируемую в подвесных потолочных системах (монтажные размеры 600х600 мм соответствуют стандартной ячейке).

Основу диффузора составляет система расположенных радиально неподвижных направляющих пластин. Их геометрия и угол наклона обеспечивают создание вихревой воздушной струи, что способствует увеличению скорости выброса приточного воздуха в обслуживаемое помещение. Расположение пластин по окружности гарантирует равномерное распределение потока по всему периметру канала. За счёт этих свойств оборудование может быть установлено в потолочных конструкциях на высоте от 2.6 до 4 м.

При этом обеспечивается расход воздуха в пределах 250 – 600 куб.м/ч, а уровень рабочего шума находится в пределах 20 -40 дБА.

Диффузор вихревой SW 600х600 присоединяемся к воздуховоду круглого сечения диаметром 540 мм. Возможно использование оборудования с камерами статического давления (в комплект поставки не входят).

Изготовлено устройство из стали с защитным порошковым покрытием белого цвета, что обеспечивает необходимый уровень механических характеристик конструкции и привлекательный внешний вид.

Расшифровка маркировки SW 600х600 (потолочный):

• SW – серия, диффузоры вихревые потолочные;
• 600х600 – типоразмер, присоединительный размер диффузора, мм.

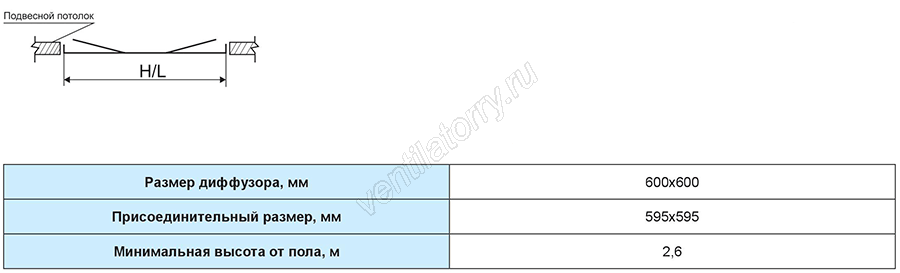

Технические характеристики диффузора вихревого SW 600x600

Аэродинамические и акустические характеристики диффузора вихревого SW 600x600

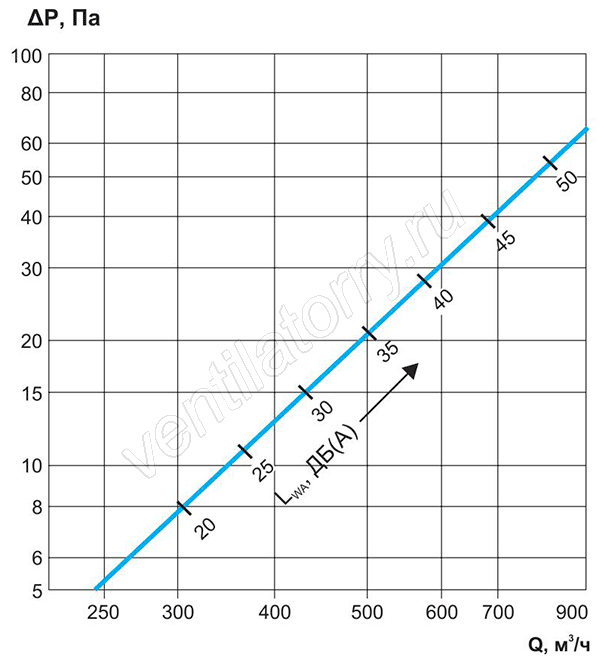

График звуковои? мощности и потери давления диффузора вихревого SW 600x600
