Описание вентилятора Ebmpapst D4E146-AA07-22

Модель D4E146-AA07-22 представляет класс центробежных радиальных вентиляторов двустороннего всасывания. Сферой применение данной модели являются системы кондиционирования, приточной и вытяжной вентиляции промышленных объектов и сооружений.

Конструкция устройства представляет собой улиткообразный кожух, выполненный из оцинкованной стали и рабочее колесо диаметром 146 мм из того же материала. Колесо с вперед направленными лопатками напрямую соединено с валом электродвигателя, вмонтированного в корпус с помощью двустороннего виброизолирующего кронштейна. Однофазный двигатель типа M4E 068-CF работает от сети переменного тока (напряжение 230 В, частота 50 Гц) и вращает рабочее колесо против часовой стрелки со скоростью 1000 об/мин, если смотреть на ротор.

Система двустороннего всасывания обеспечивает вентилятору большую производительность (835 м3/час), потребляемая мощность устройства 100 Вт, сила тока 0,44 А, уровень шума не превышает 55 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Большой разброс температур работы устройства (-25° С – +50° С) обеспечивает качественную его работу в разных климатических условиях. Оптимальная форма и размеры (206x219x270 мм), вес в 3,5 кг позволяют легко транспортировать вентилятор и предполагают установку в любом необходимом положении в системы, перегоняющие достаточно большие объемы воздуха.

Устройство соответствует европейским стандартам СЕ, степень защиты электрооборудования IP 44.

Расшифровка маркировки D4E146-AA07-22*:

• R – серия, вентилятор центробежный D4E146;
• 4 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 146 – типоразмер (крыльчатка/рабочее колесо диаметром 146 мм);
• AA - код механической конструкции;
• 07 - код модификаций электрической части;
• 22 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора D4E146-AA07-22 достаточно позвонить или написать на электронную почту.

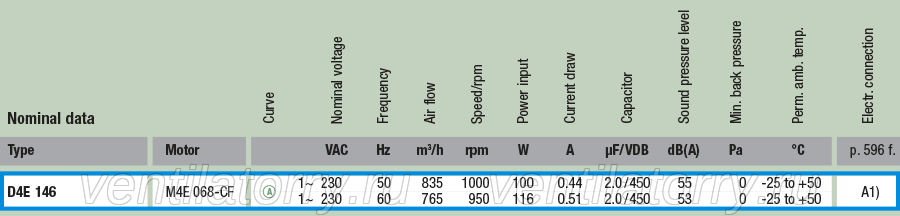

Технические характеристики вентилятора D4E 146-AA07-22

Модель D4E 146-AA07-22 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: D4E146;
Типоразмер: 146;
Воздушный поток: 835 м3/час;
Тип электродвигателя: AC motor;
Модель электродвигателя: M4E 068-CF;
Класс защиты: IP 44;
Номинальное напряжение: 230 В;
Сила тока: 0,44 А;
Уровень шума: 55 дБА;
Подшипники: Качения;
Входная мощность: 100 Вт;
Скорость вращения: 1000 об/мин;
Рабочие температуры: -25…+50 °С;
Габариты: 206x219x270 мм;
Вес вентилятора: 3,5 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST D4E 146-AA07-22

Чертеж и габаритные размеры вентилятора ebmpapst D4E 146-AA07-22
