Описание вентилятора Soler-Palau CVAT/4-2000/315N D 0,18

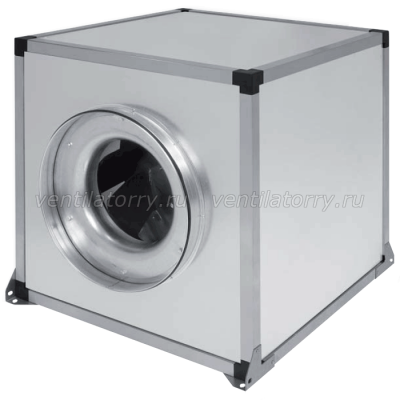

CVAT/4-2000/315N D 0,18 - представляет собой вентилятор, встроенный в шумоизолированный корпус. Его производительность составляет 1830 м3/час, а уровень шума на выходе 54 дБА. Габариты устройства (500мм x 500мм x 616мм) и вес 13 кг позволяют легко монтировать его в любом положении (горизонтальном или вертикальном) в системах вентиляции производственных, торговых и общественных помещений.

Корпус устройства имеет форму куба и изготовлен из сэндвич-панелей со слоем звукопоглощающего негорючего стекловолокна толщиной 25мм. Панели смонтированы на алюминиевом каркасе с угловыми элементами из пластмассы, что обеспечивает прибору высокую прочность. Боковые панели корпуса снабжены входным и выходным фланцами для соединения с каналами вентиляции диаметром 315мм.

Крыльчатка устройства CVAT/4-2000/315N D 0,18 имеет назад обращенные лопасти из листовой стали и вращается со скоростью 1460 об/мин. Вращение обеспечивает трехфазный четырехполюсный мотор с внешним ротором, имеющий потребляемую мощность 169 Вт, степень защиты IP 55 и изоляцией класса F.

Двигатель комплектуется терморезистором с контактами для подсоединения внешнего прибора защиты, скорость вращения ротора регулируется преобразователем частоты.

Расшифровка маркировки CVAT/4-2000/315N D 0,18:

• CVAT – серия, прямоугольные/квадратные вентиляторы в шумоизолированном корпусе от Soler&Palau (Солер&Палау);
• где T - тип электродвигателя, трехфазный ~3ф/ 400В/ 50Гц;
• 4 - количество полюсов электродвигателя;
• 2000 – типоразмер;
• 315N – типоразмер, по круглому присоединительному диаметру d D = 315мм.

Технические характеристики вентилятора CVAT/4-2000/315N D 0,18

Акустические характеристики вентилятора CVAT/4-2000/315N D 0,18

Аэродинамические характеристики вентилятора SOLER-PALAU CVAT/4-2000/315N D 0,18

Чертеж и габаритные размеры вентилятора soler-palau CVAT/4-2000/315N D 0,18
