Вентилятор осевой дымоудаления Soler & Palau THGT/4/8-560-6/-1,1/0,18, 400°С/2 ч

Осевой вентилятор дымоудаления Soler & Palau THGT/4/8-560-6/-1,1/0,18 (Солер Палау) для удаления дыма через систему вентиляции. Огнестойкость 400°С/2 часа.

Описание Вентилятора THGT/4/8-560-6/-1,1/0,18 SOLER-PALAU / ОСЕВЫЕ ВЕНТИЛЯТОРЫ ДЫМОУДАЛЕНИЯ / THGT / THGT (F400-120)

Осевой вентилятор THGT/4/8-560-6/-1,1/0,18 Soler&Palau представляет собой устройство для удаления дыма из помещений через систему вентиляции. Он имеет предел огнестойкости 400°С/2 часа.

Прибор встроен в цилиндрический корпус, выполненный из прокатной стали, оцинкованной горячим погружением. Клеммная коробка для соединения с сетью электропитания находится непосредственно на двигателе устройства/ на некоторых моделях – на корпусе.

Крыльчатка вентилятора THGT/4/8-560-6/-1,1/0,18 сборная, имеет 6 динамически сбалансированные лопасти с углом наклона, что обеспечивает максимальную производительность. Лопатки произведены из литого под давлением алюминия и закрепляются на металлической ступице, изготовленной методом прессования.

Устройство комплектуется трехфазным двухскоростным четырехполюсными и восьмиполюсным электродвигателем, который имеет мощность потребления 1,1/0,18 кВт, степень защиты IP 55 и класс изоляции H. Скорость вращения ротора мотора 1450/730 об/мин. Направление движения потока воздуха в приборе задано от крыльчатки к мотору.

Вентилятор имеет вес 68 кг и габариты 655x655x564мм и предполагает как горизонтальную, так и вертикальную установку. Для комфортного монтажа предусмотрен ряд дополнительных приспособлений:

• монтажные опоры;
• фланцы;
• гибкие вставки;
• защитные решетки;
• шумоглушители;
• обратные клапаны.

Расшифровка маркировки THGT/4/8-560-6/-1,1/0,18:

• THGT – серия, осевые вентиляторы в цилиндрическом корпусе (для систем дымоудаления);
• где T - тип электродвигателя, трехфазный ~3ф, 380В;
• 4/8 - количество полюсов электродвигателя;
• 560 - типоразмер, номинальный диаметр крыльчатки (мм);
• 6 - количество лопаток;
• 1,1/0,18 - мощность электродвигателя (кВт).

Расшифровка маркировки вентилятора THGT/4/8-560-6/-1,1/0,18 (СОЛЕР ПАЛАУ)

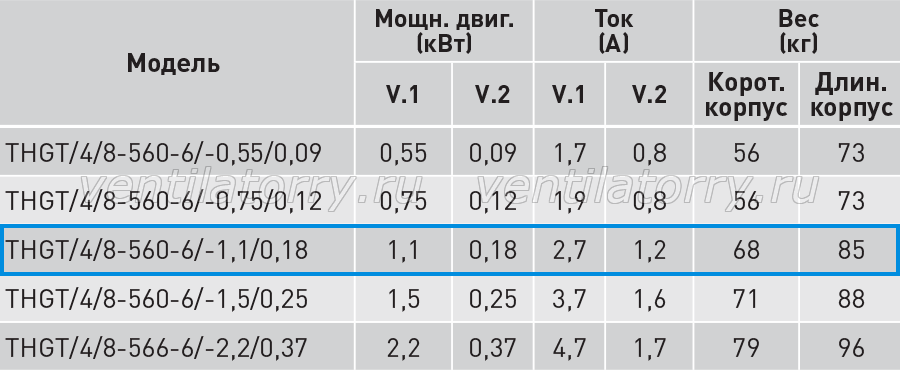

Технические характеристики вентилятора SOLER-PALAU THGT/4/8-560-6/-1,1/0,18

Чертеж и габаритные размеры вентилятора soler-palau THGT/4/8-560-6/-1,1/0,18
