Вентилятор осевой дымоудаления Soler & Palau THGT/6-1250-3/-2,2, 300 °C/2 часа

Осевой вентилятор дымоудаления Soler & Palau THGT/6-1250-3/-2,2 для удаления дыма из помещений через систему вентиляции. Огнестойкость 300 °C/2 часа, промышленный.

Описание Вентилятора THGT/6-1250-3/-2,2 SOLER-PALAU / ОСЕВЫЕ ВЕНТИЛЯТОРЫ ДЫМОУДАЛЕНИЯ / THGT / THGT (F300-120)

Осевой вентилятор THGT/6-1250-3/-2,2 Soler&Palau представляет собой устройство для удаления дыма из помещений через систему вентиляции. Он имеет предел огнестойкости 300°С/2 часа.

Прибор встроен в цилиндрический корпус, выполненный из прокатной стали, оцинкованной горячим погружением. Клеммная коробка для соединения с сетью электропитания находится непосредственно на двигателе устройства/ на некоторых моделях – на корпусе.

Крыльчатка вентилятора THGT/6-1250-3/-2,2 сборная, имеет 3 динамически сбалансированные лопасти с углом наклона, что обеспечивает максимальную производительность. Лопатки произведены из литого под давлением алюминия и закрепляются на металлической ступице, изготовленной методом прессования.

Устройство комплектуется трехфазным односкоростным шестиполюсным электродвигателем, который имеет мощность потребления 2,2 кВт, степень защиты IP 55 и класс изоляции H. Скорость вращения ротора мотора 950 об/мин. Направление движения потока воздуха в приборе задано от крыльчатки к мотору.

Вентилятор имеет вес 152 кг и габариты 1355x1355x950мм и предполагает как горизонтальную, так и вертикальную установку. Для комфортного монтажа предусмотрен ряд дополнительных приспособлений:

• монтажные опоры;
• фланцы;
• гибкие вставки;
• защитные решетки;
• шумоглушители;
• обратные клапаны.

Расшифровка маркировки THGT/6-1250-3/-2,2:

• THGT – серия, осевые вентиляторы в цилиндрическом корпусе (для систем дымоудаления);
• где T - тип электродвигателя, трехфазный ~3ф, 380В;
• 6 - количество полюсов электродвигателя;
• 1250 - типоразмер, номинальный диаметр крыльчатки (мм);
• 3 - количество лопаток;
• 2,2 - мощность электродвигателя (кВт).

Расшифровка маркировки вентилятора THGT/6-1250-3/-2,2 (СОЛЕР ПАЛАУ)

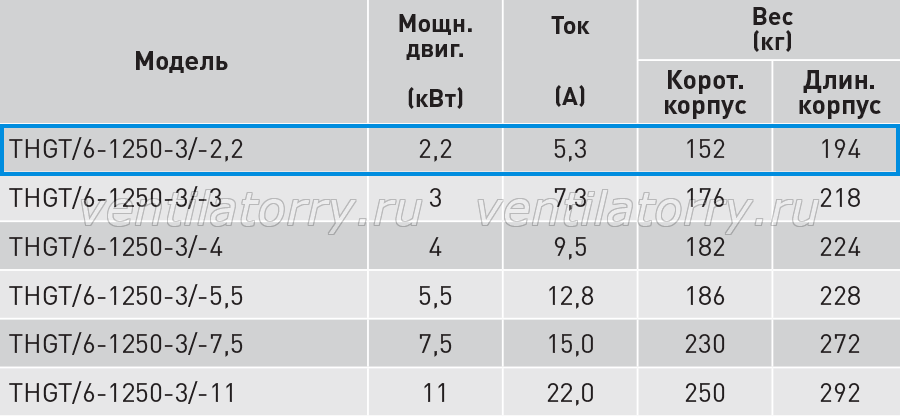

Технические характеристики вентилятора SOLER-PALAU THGT/6-1250-3/-2,2

Чертеж и габаритные размеры вентилятора soler-palau THGT/6-1250-3/-2,2
