Вентилятор осевой дымоудаления Soler & Palau THGT/2/4-560-6/-3/0,6, F200-120

Осевой вентилятор дымоудаления Soler & Palau THGT/2/4-560-6/-3/0,6 для удаления дыма из помещений через систему вентиляции. Предел огнестойкости 200°С/2 часа.

Описание Вентилятора THGT/2/4-560-6/-3/0,6 SOLER-PALAU / ОСЕВЫЕ ВЕНТИЛЯТОРЫ ДЫМОУДАЛЕНИЯ / THGT / THGT (F200-120)

Осевой вентилятор THGT/2/4-560-6/-3/0,6 Soler&Palau представляет собой устройство для удаления дыма из помещений через систему вентиляции. Он имеет предел огнестойкости 200°С/2 часа.

Прибор встроен в цилиндрический корпус, выполненный из прокатной стали, оцинкованной горячим погружением. Клеммная коробка для соединения с сетью электропитания находится непосредственно на двигателе устройства/ на некоторых моделях – на корпусе.

Крыльчатка вентилятора THGT/2/4-560-6/-3/0,6 сборная, имеет 6 динамически сбалансированные лопасти с углом наклона, что обеспечивает максимальную производительность. Лопатки произведены из литого под давлением алюминия и закрепляются на металлической ступице, изготовленной методом прессования.

Устройство комплектуется трехфазным двухскоростным двухполюсным и четырехполюсным электродвигателем, который имеет мощность потребления 3/0,6 кВт, степень защиты IP 55 и класс изоляции F. Скорость вращения ротора мотора 2950/1450 об/мин. Направление движения потока воздуха в приборе задано от крыльчатки к мотору.

Вентилятор имеет вес 73 кг и габариты 655x655x564мм и предполагает как горизонтальную, так и вертикальную установку. Для комфортного монтажа предусмотрен ряд дополнительных приспособлений:

• монтажные опоры;
• фланцы;
• гибкие вставки;
• защитные решетки;
• шумоглушители;
• обратные клапаны.

Расшифровка маркировки THGT/2/4-560-6/-3/0,6:

• THGT – серия, осевые вентиляторы в цилиндрическом корпусе (для систем дымоудаления);
• где T - тип электродвигателя, трехфазный ~3ф, 380В;
• 2/4 - количество полюсов электродвигателя;
• 560 - типоразмер, номинальный диаметр крыльчатки (мм);
• 6 - количество лопаток;
• 3/0,6 - мощность электродвигателя (кВт).

Расшифровка маркировки вентилятора THGT/2/4-560-6/-3/0,6 (СОЛЕР ПАЛАУ)

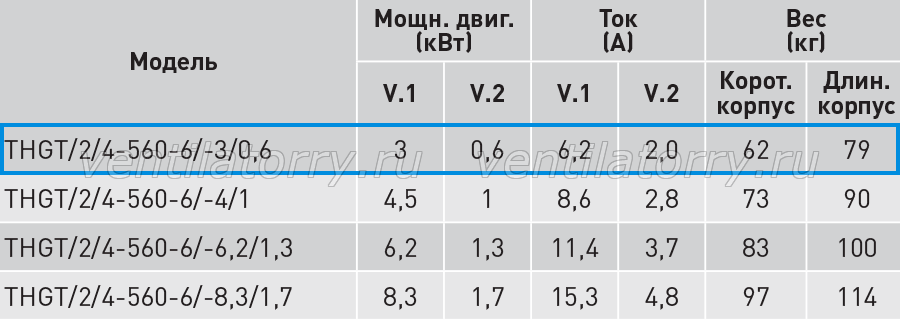

Технические характеристики вентилятора SOLER-PALAU THGT/2/4-560-6/-3/0,6

Чертеж и габаритные размеры вентилятора soler-palau THGT/2/4-560-6/-3/0,6
