Вентилятор осевой дымоудаления Soler & Palau CHGT/4-560-6/-1,5, промышленный

Осевой промышленный вентилятор дымоудаления Soler & Palau CHGT/4-560-6/-1,5 (Солер Палау). Конструктивное исполнение — подпор воздуха, серия CHGT.

Описание Вентилятора CHGT/4-560-6/-1,5 SOLER-PALAU / ОСЕВЫЕ ВЕНТИЛЯТОРЫ ДЫМОУДАЛЕНИЯ / CHGT / CHGT(F400-120)

Осевой вентилятор CHGT/4-560-6/-1,5 представляет собой устройство для удаления дыма из помещений, имеющих высокое загрязнение пылью, искрообразование, что ведет к повышенному риску возникновения пожара.

Устройство встроено в корпус квадратной формы, который выполнен из съемных панелей из листовой оцинкованной стали. Панели обшиты изнутри слоем звукотеплоизоляционного негорючего волокна М0 высотой 25мм. В корпус вмонтирована шестилепестковая крыльчатка с наклонными лопатками. Они имеют аэродинамическую форму, изготовлены методом литья из алюминия и крепятся к металлической прессованной ступице.

Односкоростной трехфазный четырехполюсный двигатель имеет предел огнестойкости 400°С/2 часа, мощность потребления 1,5 Вт, частоту вращения ротора 1450 об/мин. Степень защиты мотора IP 55 и класс изоляции H. Направление движения потока воздуха от двигателя к крыльчатке.

Вентилятор имеет вес 72 кг и габариты 718,6x718,6x650мм. Для удобства монтажа устройства предназначены дополнительные приспособления: гибкие вставки, инерционные жалюзи, защитные решетки для установки на входе и выходе.

Расшифровка маркировки CHGT/4-560-6/-1,5 (F400-120):

• CHGT – серия, осевые вентиляторы дымоудаления в квадратном корпусе;
• где T - тип электродвигателя, трехфазный ~3ф, 380В;
• 4 - количество полюсов электродвигателя;
• 560 - типоразмер, номинальный диаметр крыльчатки (мм);
• 6 - количество лопаток;
• 1,5 - мощность электродвигателя (кВт);
• F400-120 - предел огнестойкости 400°С / 2 часа.

Расшифровка маркировки вентилятора CHGT/4-560-6/-1,5 (СОЛЕР ПАЛАУ)

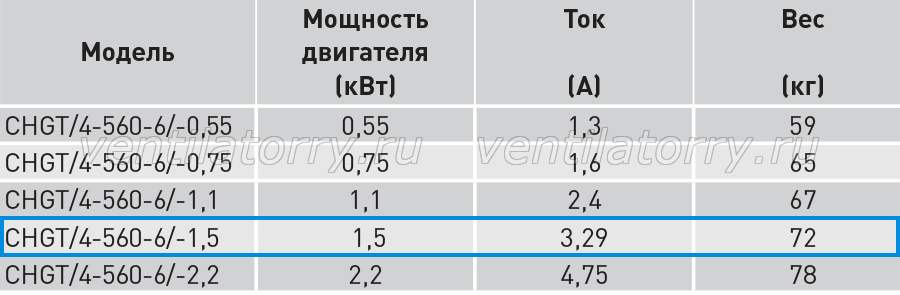

Технические характеристики вентилятора SOLER-PALAU CHGT/4-560-6/-1,5

Чертеж и габаритные размеры вентилятора soler-palau CHGT/4-560-6/-1,5
