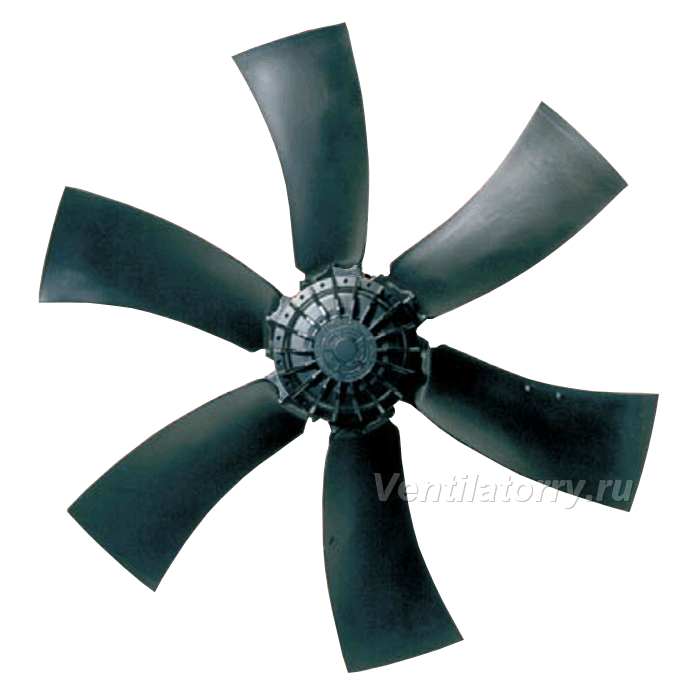

Промышленный осевой вентилятор низкого давления Rosenberg AKSE 630-6 N (motor 106-90) серии AKS. Для систем вентиляции; Розенберг.
Описание вентилятора ROSENBERG AKSE 630-6 N (motor 106-90)
Rosenberg AKSE 630-6 N (motor 106-90) — промышленный осевой вентилятор низкого давления серии AKS с диаметром рабочего колеса 628 мм. Применяется в системах вентиляции, для обдува и перемещения воздуха в помещениях и технологических установках.
Питание однофазное 230 В, 50 Гц, потребляемая мощность 0,71 кВт, ток 3,2 А, скорость вращения 875 об/мин. Степень защиты двигателя IP54, рабочая температура до +50 °C. Масса 12 кг, длина вентилятора 172 мм. Двигатель допускает регулирование напряжением.

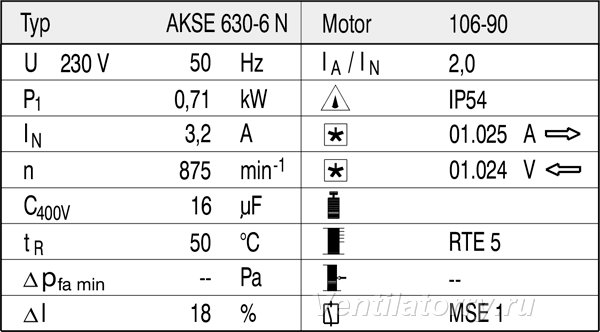

Технические характеристики вентилятора AKSE 630-6 N (motor 106-90) Розенберг

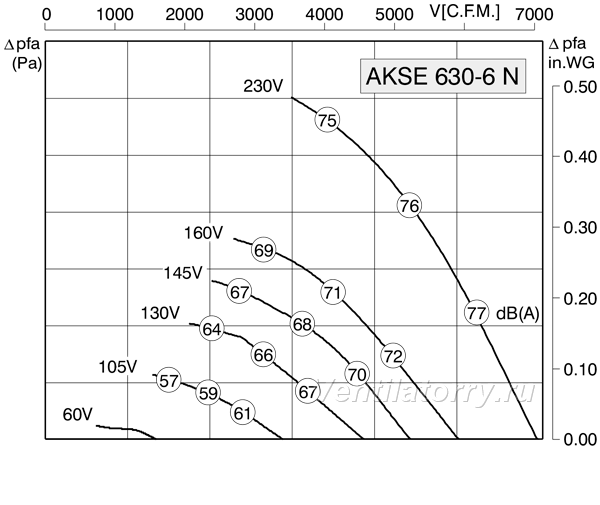

Аэродинамические характеристики AKSE 630-6 N (motor 106-90)

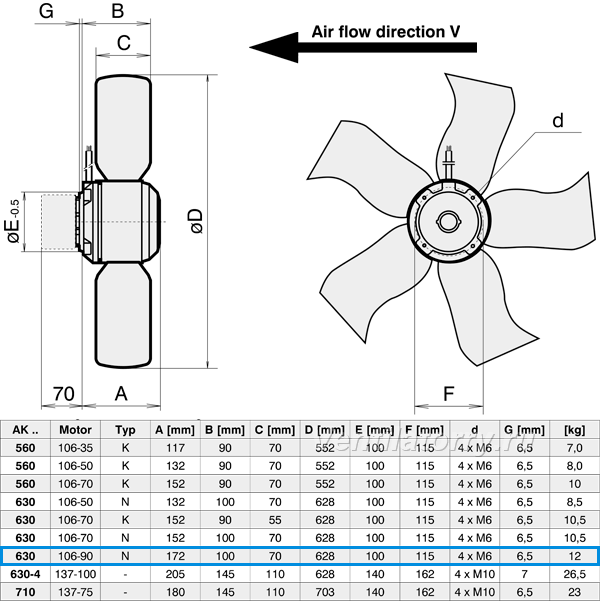

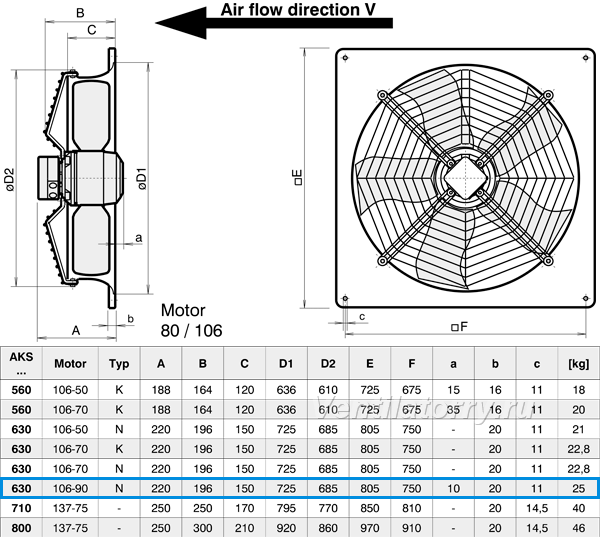

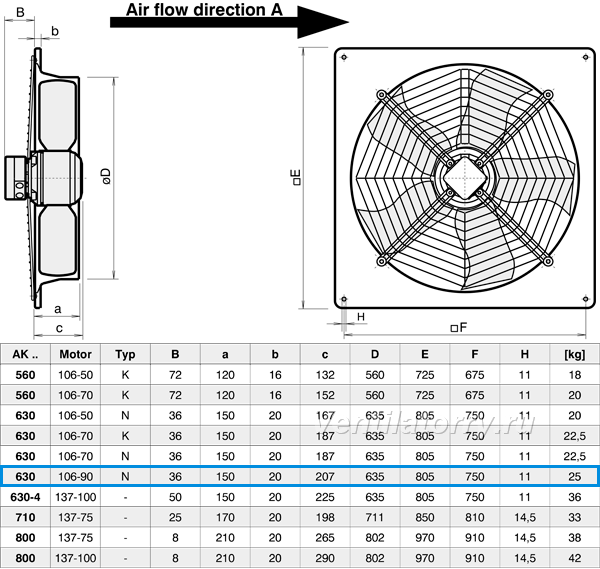

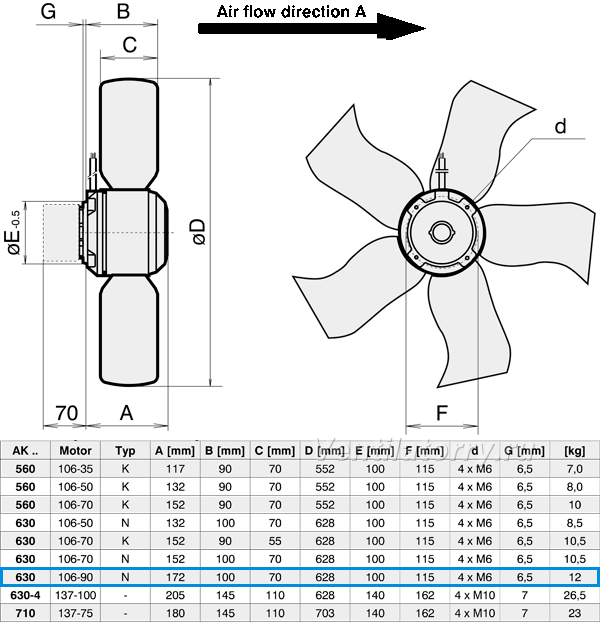

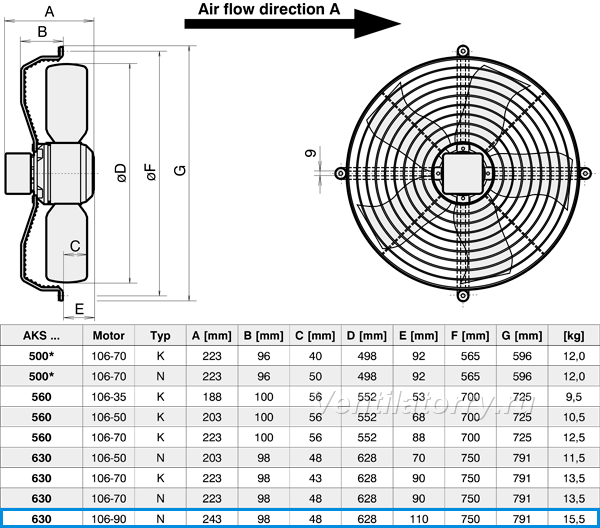

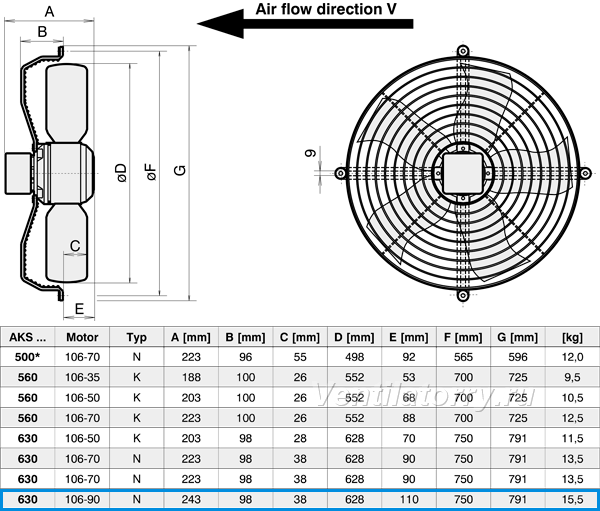

Чертеж и габаритные размеры AKSE 630-6 N (motor 106-90) (конструкция 1)
Чертеж и габаритные размеры AKSE 630-6 N (motor 106-90) (конструкция 2)
Чертеж и габаритные размеры AKSE 630-6 N (motor 106-90) (конструкция 3)
Чертеж и габаритные размеры AKSE 630-6 N (motor 106-90) (конструкция 4)
Чертеж и габаритные размеры AKSE 630-6 N (motor 106-90) (конструкция 5)
Чертеж и габаритные размеры AKSE 630-6 N (motor 106-90) (конструкция 6)
Схема подключения AKSE 630-6 N (motor 106-90)
| Общие данные | |
| Назначение | Промышленный |
| Тип изделия | Осевой вентилятор |
| Серия | AKS |
| Вес | 12 кг |
| Технические характеристики | |
| Особенности | Низкого давления |
| Входная мощность | 0,71 кВт |
| Номинальное напряжение | 230 В |
| Частота | 50 Гц |
| Электродвигатель | 106-90 |
| Типоразмер | 630 |
| Скорость вращения | 875 об/мин |
| Рабочие температуры | до +50 °C |
| Ток | 3,2 А |
| Климат-контроль | |
| Габаритные размеры | Ø628 мм, длина 172 мм |
| Степень защиты | IP54 |
Этот товар в разделах каталога
Осевые вентиляторы низкого давленияОсевые вентиляторы Rosenberg AKSОсевые вентиляторы | Общие данные | |
| Назначение | Промышленный |
| Тип изделия | Осевой вентилятор |
| Серия | AKS |
| Вес | 12 кг |
| Технические характеристики | |
| Особенности | Низкого давления |
| Входная мощность | 0,71 кВт |
| Номинальное напряжение | 230 В |
| Частота | 50 Гц |
| Электродвигатель | 106-90 |
| Типоразмер | 630 |
| Скорость вращения | 875 об/мин |
| Рабочие температуры | до +50 °C |
| Ток | 3,2 А |
| Климат-контроль | |
| Габаритные размеры | Ø628 мм, длина 172 мм |
| Степень защиты | IP54 |
