Вентилятор осевой Ebmpapst W1G200-EC91-27

Описание вентилятора Ebmpapst W1G200-EC91-27

Осевой вентилятор ebm-papst W1G200-EC91-27 может быть использован в системах вентиляции и кондиционирования промышленных объектов и жилых зданий, оборудовании индустрии холода, сельском хозяйстве и других отраслях.

Устройство комплектуется однофазным EC-двигателем с внешним ротором, собственной разработки компании (технология GreenTech©), а также оптимизированной HyBlade крыльчаткой с пятью лопастями.

Конструкция обеспечивает:

• высокие аэродинамические и акустические показатели (шум при работе не превышает, дБА (см. хар-ки);
• минимальный уровень вибраций за счет обязательной балансировки вращающегося узла в статике и динамике;
• эффективность и высокий КПД, благодаря низкому уровню сопротивления воздушному потоку и улучшенным энергетическим характеристикам двигателя;
• широкий диапазон производительности (возможна регулировка скорости вращения).

Надежность и долговечность устройства достигается за счет применения качественных материалов, устойчивых к различным воздействиям – полипропилена для лопастей рабочего колеса, оцинкованной стали с полимерным покрытием для корпуса, алюминиевого литья для деталей электронной системы и узлов двигателя. Кроме того, на эти показатели влияют наличие встроенной системы защиты двигателя и его исполнение по классу IP54.

Управление скоростью вращения осуществляется за счет подачи в систему управления EC-приводом аналогового сигнала в диапазоне от 0 до 10В. Применение регуляторов (трансформаторных или полупроводниковых на стороне переменного тока не требуется).

Вентилятор W1G200-EC91-27 выпускается в круглом корпусе и может устанавливаться в системах в любом положении. Устройство предназначено для работы в режиме S1 (длительный непрерывный).

Расшифровка маркировки W1G200-EC91-27*:

• W - серия вентилятор осевой W1G200;
• 1 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 200 – типоразмер (крыльчатка/рабочее колесо диаметром 200 мм);
• EC - код механической конструкции;
• 91 - код модификаций электрической части;
• 27 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. *Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора W1G200-EC91-27 достаточно позвонить или написать на электронную почту.

Технические характеристики W1G200-EC91-27 EBMPAPST

• Модель вентилятора: W1G200-EC91-27
• Вес вентилятора: 1 кг;
• Типоразмер вентилятора, диаметр рабочего колеса-крыльчатки: 200 мм;
• Кол-во лопастей вентилятора: 5;
• Направление воздушного потока "V" (решетка-мотор);
• Класс защиты: IP54;
• Класс изоляции электродвигателя: B;
• Подшипник качения;
• Вращение: против часовой стрелки CCW (смотреть со стороны ротора);
• Рабочие температуры вентилятора (С): -40/+80;
• Диапазон номинальных напряжений: 115 В;
• Скорость вращения: 900 об/мин;
• Производительность:   м3/час;
• Статическое давление: н/д;
• Число фаз: ~1;
• Частота: 50/60 Гц;
• Тип напряжения: AC.

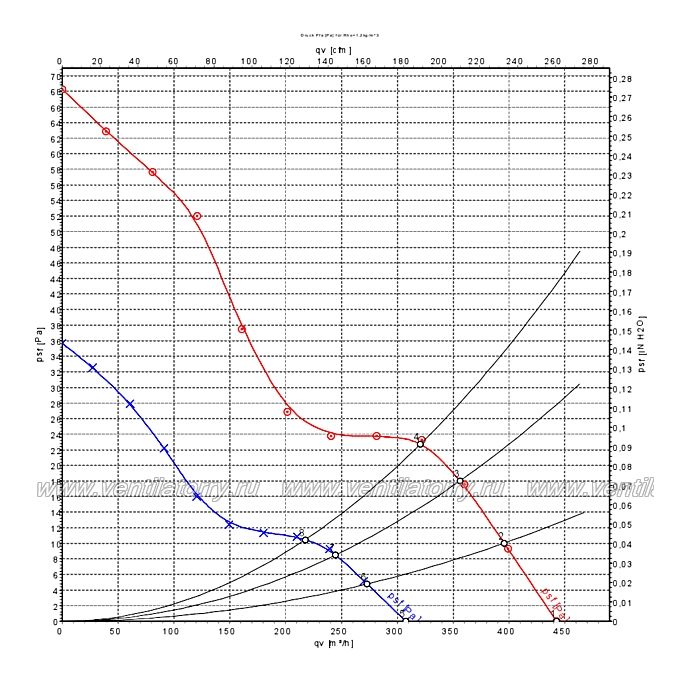

Аэродинамические характеристики вентилятора W1G200EC9127

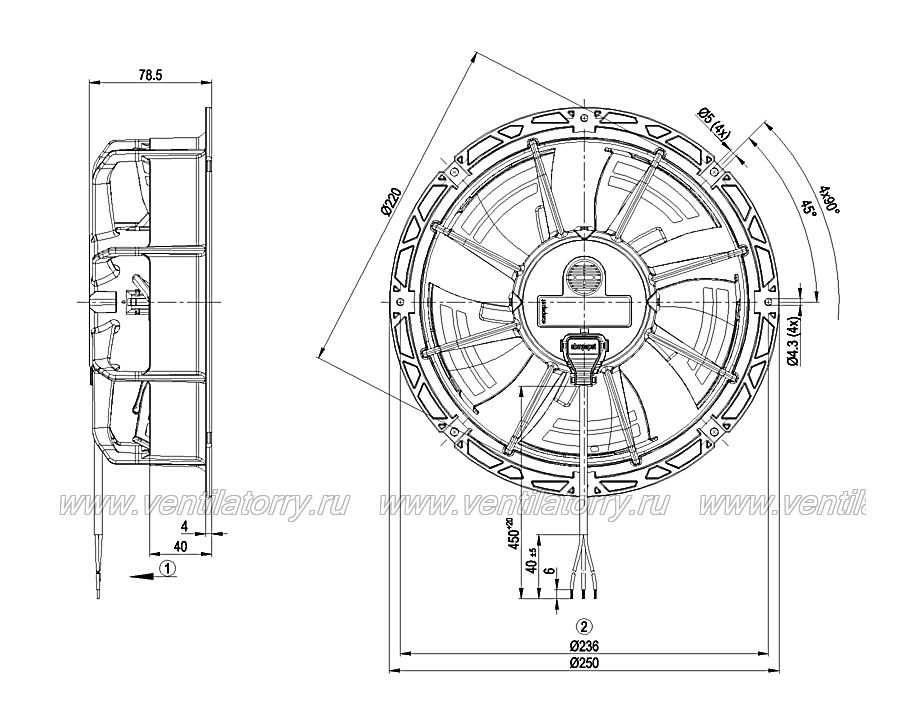

Чертеж и габаритные размеры вентилятора ebmpapst W1G200-EC91-27
