AXC-EX 630-9/30°-4 (37473) - Вентилятор Systemair (Системэйр), Взрывозащищенные вентиляторы/ Серия AXC-EX

Описание вентилятора AXC-EX 630-9/30°-4 (37473)

Осевой вентилятор среднего давления Systemair AXC-EX 630-9/30°-4 производится во взрывозащищенном исполнении и предназначен для отвода газовых и воздушных смесей категорий IIА, IIB и IIC с температурами возгорания более 135 °С (температурных классов Т1-Т4) из 1 и 2 зон по степени взрывоопасности. Его максимальный расход воздуха составляет 18500 м3/час.

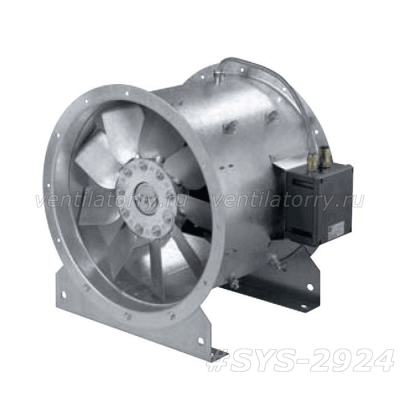

Прибор встроен в продолговатый корпус цилиндрической формы, выполненный из стали горячей оцинковки, в его конструкции имеются сварные фланцы и алюминиевые кольца для искрозащиты. На корпусе расположено смотровое окошко для наблюдения за направлением вращения крыльчатки и клеммная коробка со степенью взрывозащиты Ex e для подключения к сети питания. Размеры устройства 750x800x720 мм, вес 105 кг.

Рабочее колесо из литого алюминия имеет лопасти с регулируемыми углами поворота (в данном случае 24°), что обеспечивает статическую и динамическую сбалансированность и точность установки необходимой производительности. Крыльчатка вращается со скоростью 1465 об/мин.

Двигатель устройства трехфазный, со степенью взрывозащиты Ex d и мощностью потребления 2181 Вт. Он изолирован от потока воздуха, снабжен позисторами для подсоединения внешнего защитного устройства. Скорость его вращения регулируется преобразователем частоты.

Пример расшифровки маркировки: Вентилятор AXC-EX 630-9/30°-4 Art.37473:

1. AXC-EX- Осевые взрывозащищенные вентиляторы Systemair (среднего давления, удлиненный корпус);
2. 630 – Типоразмер;
3. 9/30 – Количество лопаток /Угол установки лопаток;
4. Art.37473 – Код/Артикул для заказа по каталогу Systemair/ Системэйр.

Технические характеристики вентилятора AXC-EX 630-9/30°-4 (37473)

Габаритные размеры вентилятора AXC-EX 630-9/30°-4 (37473)

Схема вентилятора AXC-EX 630-9/30°-4 (37473)

Рабочие характеристики вентилятора AXC-EX 630-9/30°-4 (37473)
