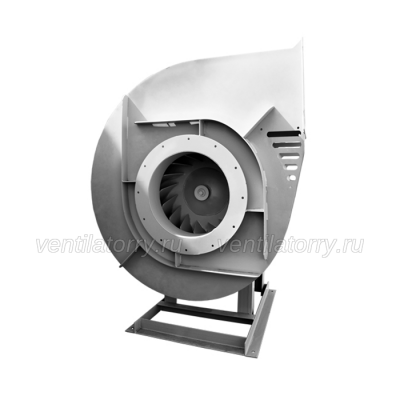

ВР 132-30 №10 исп.5 (1600 об.мин/45 кВт)- товар из серии ВР 132-30

Описание вентилятора ВР 132-30 №10 исп.5 (1600 об.мин/45 кВт)

Вентилятор ВР 132-30 №10 исп.5 (1600 об.мин/45 кВт) - центробежный вентилятор относится к вентиляционной аппаратуре высокого давления и предназначается оснащения воздухоподающих систем нагнетательного типа, установленных в зданиях и сооружениях общественного и производственного назначения.

Конструктивно модификация ВР 132-30 №10 исп.5 (1600 об.мин/45 кВт) представляет собой рабочее колесо, заключенное в спиралевидный поворотный корпус, установленный на монтажной раме сварной конфигурации, и электропривода.

Рабочее колесо имеет загнутых назад лопастей и соединяется с приводом методом прямого стыкования. В качестве привода используется электродвигатель. Двигатель рассчитан на работу от сети переменного тока 380В 50 Гц при силе тока 84,9 А. Скорость вращения составляет до 1600 об/мин с производительностью 6,5 м3/сек .

Предусмотрены стандартное, антикоррозийное, термоустойчивое и взрывобезопасное исполнения. Разрешена эксплуатация ВР 132-30 №10 исп.5 (1600 об.мин/45 кВт) в диапазоне температур от -40С до +40С с максимальной температурой воздушной среды в системе не выше +80С и запыленностью до 100 мг на 1 кубометр. Масса 825 кг .

Технические характеристики вентилятора ВР 132-30 №10 исп.5 (1600 об.мин/45 кВт)

Габаритные размеры вентилятора ВР 132-30 №10 исп.5 (1600 об.мин/45 кВт)

Габаритные размеры вентилятора ВР 132-30 №10 исп.5 (1600 об.мин/45 кВт), зависящие от положения корпуса

Габаритные размеры вентилятора ВР 132-30 №10 исп.5 (1500 об.мин/4 кВт), зависящие от положения корпуса (спец.)

Акустические характеристики вентилятора ВР 132-30 №10 исп.5 (1600 об.мин/45 кВт)

Аэродинамические характеристики вентилятора ВР 132-30 №10 исп.5 (1600 об.мин/45 кВт)

Чертеж вентилятора ВР 132-30 №10 исп.5 (1600 об.мин/45 кВт)
