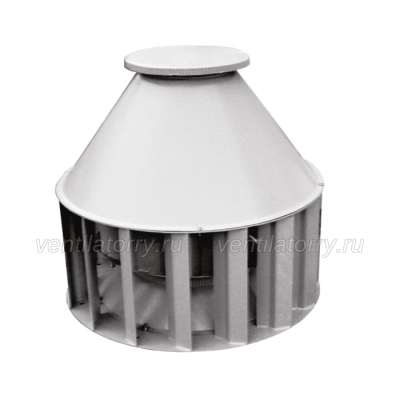

ВКР №9 ДУ (D1,05/750 об.мин/5,5 кВТ)- товар из серии ВКР ДУ

Описание вентилятора ВКР №9 ДУ (D1,05/750 об.мин/5,5 кВТ)

Вентилятор ВКР №9 ДУ (D1,05/750 об.мин/5,5 кВТ) - дымоудаляющий крышный вентилятор центробежного типа разработан для установки на крышах и кровлях с любым типом ската и кровельных материалов. Его основной функцией является удаление дыма и продуктов горения, недопущение попадания их внутри помещений. Отличительной функциональной особенностью является наличие воздушного выброса в стороны.

Конструктивно вентилятор ВКР №9 ДУ (D1,05/750 об.мин/5,5 кВТ) представляет собой рабочее колесо, размещенное внутри куполообразного корпуса и оснащенное электрическим двигателем типа 63А6.Рабочее колесо радиального оснащается загнутыми назад лопастями.

Электродвигатель предназначен для сетевого питания от переменной сети 380В 50 Гц с номинальной силой тока 13,6 А. Скорость вращения составляет 750 об/мин при потребляемой мощности 5,5 кВт .

Производительность модели ВКР №9 ДУ (D1,05/750 об.мин/5,5 кВТ) достигает максимального значения 9,2 м3/сек , при общем шумовом фоне не превышающим .Предусмотрено два возможных варианта исполнения - стандартное и антикоррозийное. Стандартный диапазон эксплуатационных температур составляет от -40С до +45С. Существует возможность термостойкого исполнения с максимальной температурой до +400С (+600С). Масса 277 кг .

Технические характеристики вентилятора ВКР №9 ДУ (D1,05/750 об.мин/5,5 кВТ)

Габаритные размеры вентилятора ВКР №9 ДУ (D1,05/750 об.мин/5,5 кВТ)

Акустические характеристики вентилятора ВКР №9 ДУ (D1,05/750 об.мин/5,5 кВТ)

Аэродинамические характеристики вентилятора ВКР №9 ДУ (D1,05/750 об.мин/5,5 кВТ)

Чертеж вентилятора ВКР №9 ДУ (D1,05/750 об.мин/5,5 кВТ)
