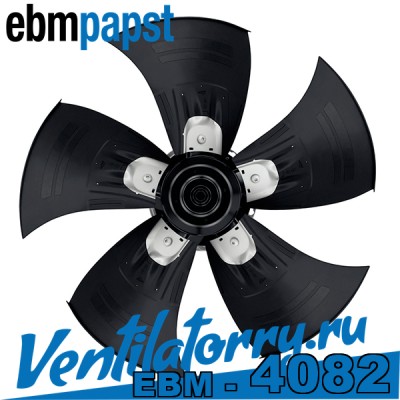

Вентилятор осевой Ebmpapst A4D350-AN08-01

Описание вентилятора Ebmpapst A4D350-AN08-01

Компания EBMPapst выпускает осевые вентиляторы A4D350-AN08-01 как универсальные устройства, обеспечивающие надежную работу в длительном непрерывном режиме (S1). Оборудование рассчитано на эксплуатацию при статическом давлении, Па (см. хар-ки).

Конструктивно вентилятор выполнен в виде установленного непосредственно на внешнем роторе электродвигателя рабочего колеса без вспомогательных воздухораспределительных или защитных устройств.

Универсальная конструкция отлично подойдет для использования в системах вентиляции и кондиционирования промышленных и гражданских объектов, системах кондиционирования, охлаждения, сушки и других аналогичных приложениях.

Рабочее колесо уникальной конструкции

В конструкции применяется рабочее колесо с оптимизированными лопастями HyBlade. Изготовленные из листовой стали с покрытием из экструдированного полипропилена ни обеспечивают высокую механическую прочность и при небольшом весе.

Профилированные лопасти уникальной формы снижают сопротивление воздушному потоку, гарантируют высокую эффективность и производительность. Кроме того, их применение обеспечивает улучшение акустических характеристик оборудования – уровень рабочего шума оборудования не превышает, дБА (см. хар-ки).

Экономичный двигатель

Рабочее колесо вентилятора монтируется непосредственно на внешнем роторе трехфазного двигателя переменного тока. Двигатель собственной разработки и производства компании отличается высоким уровнем энергетических и динамических характеристик, за счет его достигается высокая эффективность устройства в целом.

Дополнительный выигрыш приносит и монтаж крыльчатки непосредственно на роторе, за счет которого устраняются потери при передаче крутящего момента. В то же время, единый узел легче поддается балансировке, что позволяет значительно уменьшить уровень вибраций при работе оборудования.

Встроенная система зашиты двигателя от перегрева повышает надежность вентилятора.

Расшифровка маркировки A4D350-AN08-01*:

• A - серия вентилятор осевой A4D350;
• 4 - число полюсов электродвигателя;
• D - комплектация трехфазным двигателем (Е – комплектация однофазным электродвигателем);
• 350 - типоразмер (крыльчатка/рабочее колесо диаметром 350 мм);
• AN - код механической конструкции;
• 08 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом. Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора A4D350-AN08-01 достаточно позвонить или написать на электронную почту.

Технические характеристики A4D350-AN08-01 EBMPAPST

• Модель вентилятора: A4D350-AN08-01
• Вес вентилятора: 3,2 кг;
• Типоразмер вентилятора, диаметр рабочего колеса-крыльчатки: 350 мм;
• Кол-во лопастей вентилятора: 5;
• Направление воздушного потока "V" (решетка-мотор);
• Класс защиты: IP44;
• Класс изоляции электродвигателя: F;
• Подшипник качения;
• Вращение: против часовой стрелки CCW (смотреть со стороны ротора);
• Рабочие температуры вентилятора (С): -40/+80;
• Диапазон номинальных напряжений: 230 В;
• Скорость вращения: 1370 об/мин;
• Производительность: 3310 м3/час;
• Статическое давление: 90 Па;
• Число фаз: ~3;
• Частота: 50 Гц;
• Тип напряжения: AC.

Аэродинамические характеристики вентилятора A4D350AN0801

Чертеж и габаритные размеры вентилятора ebmpapst A4D350-AN08-01

Скачать Каталог/ Catalog: Вентилятор осевой Ebmpapst A4D350-AN08-01 [.PDF]

Скачать Инструкция по эксплуатации и руководство/ Operating instructions/ Manual: Ebmpapst A4D350-AN08-01 [.PDF]

Скачать Технический паспорт/ Datasheet: Вентилятор A4D350-AN08-01 EBM-PAPST [.PDF]
