S1G 300-AC19-54

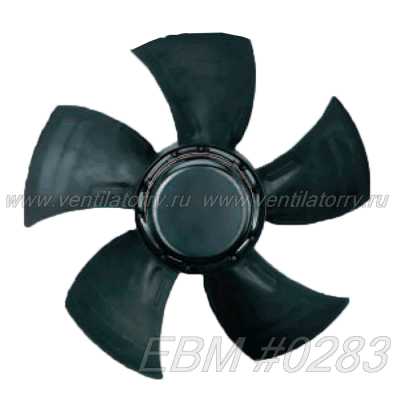

Описание вентилятора компактного EBM S1G 300-AC19-54

Компактные осевые вентиляторы постоянного тока emp-papst S1G 300-AC19-54 демонстрируют высокую эффективность в любых условиях. Они станут идеальным оборудованием для комплектации рабочих станций и серверов, маршрутизаторов и полупроводниковых преобразователей бытового и промышленного назначения.

Отличные характеристики при малых габаритах

Устройство, выполненное в габаритах d=300 мм отличается высокой эффективностью, обеспечивая производительность по воздуху до 2320 куб. м/ч при потребляемой электрической мощности всего 24 Вт.

Достигаются такие показатели за счет оптимизированной формы лопастей крыльчатки, бесщеточным электродвигателям с высоким КПД (по энергетическим характеристикам он не менее чем на 40% превосходят изделия конкурентов) и созданным по новым технологиям шариковым подшипником.

Все это позволило добиться и крайне низкого уровня шума.

Высокая надежность

Лучшим показателем надежности устройства стал срок службы, который превышает десятки тысяч часов. На достижение такого результата работают примененные конструкторские и технические решения, такие как:

• Изготовление деталей конструкции из высокопрочного армированного стекловолокном пластика – полибутилентерифталата для корпуса и полиамида для лопастей крыльчатки.
• Использование двигателей с электронной коммутацией и встроенной защитой, в том числе и от обратной полярности подключения (элементы электронной схемы смонтированы в ступице устройства);

Производитель обеспечивает возможность управления производительностью. Так, устройство может работать в широком диапазоне напряжения питания, а также комплектоваться устройствами управления, например, дополнительным входом для сигнала ШИМ.

Технические характеристики вентилятора S1G 300-AC19-54

Модель вентилятора: S1G 300-AC19-54:

• Номинальное напряжение VDC, [В]: 24/48
• Диапазон напряжений VDC, [В]: 16…28/36…57
• Воздушный поток, [м3/час]: 2320/2345
• Номинальная скорость вращения, [об/мин]: 1830
• Входная мощность, [Вт]: 80
• Входная сила тока, [А]: 3,80/1,90
• Уровень звукового давления, [дБА]: 100
• Диапазон температур, [°С]: -25…+60
• Масса, [Кг]: 2,8
• Кривая: A/B

Аэродинамические характеристики вентилятора EBMPAPST S1G 300-AC19-54

Чертеж и габаритные размеры вентилятора ebmpapst S1G 300-AC19-54

Скачать Каталог/ Catalog: Вентилятор компактный Ebmpapst S1G 300-AC19-54 [.PDF]
