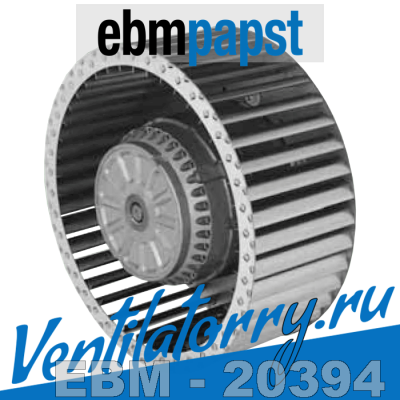

Описание вентилятора Ebmpapst R6E355-CI01-01

R6E355-CI01-01 – центробежный радиальный вентилятор одностороннего всасывания. Область его применения – системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

Конструктивно вентилятор представляет собой рабочее колесо диаметром 355 мм (выполненное из оцинкованной листовой стали) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 830 об/мин по часовой стрелке (если смотреть на ротор). Отдельные части ротора выполнены из алюминия, что позволяет применять вентилятор в производствах с достаточно агрессивными средами. Для удобства монтажа и минимизации потерь вентилятор R6E355-CI01-01 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.

Электрической основой устройства является однофазный двигатель типа M6E 110-IA (с пусковым конденсатором), который работает от сети переменного тока (напряжение 230 В, частота 50 Гц). Высокая производительность вентилятора, при этом потребляемая мощность составляет 0,83 Вт, сила тока 3,90 А, и не высокий уровень шума измеряемый в дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

За счет своих минимальных размеров (413x228), и малого веса в 15,5 кг R6E355-CI01-01 может быть легко смонтирован в любом положении в необходимом месте системы вентиляции с максимальной экономией места.

Большой диапазон рабочих температур устройства (-25° С – +55° С) обеспечивает качественную работу вентилятора как в разных климатических зонах, так и на производствах со специфическими условиями.

Степень защиты электрооборудования IP 54, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки R6E355-CI01-01*:

• R – серия, вентилятор центробежный R6E355;
• 6 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 355 – типоразмер (крыльчатка/рабочее колесо диаметром 355 мм);
• CI - код механической конструкции;
• 01 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R6E355-CI01-01 достаточно позвонить или написать на электронную почту.

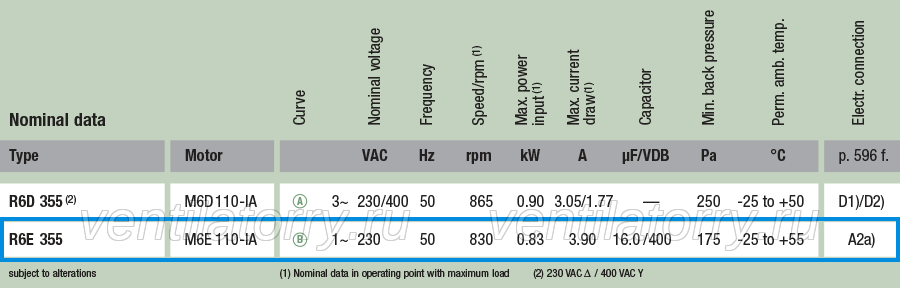

Технические характеристики вентилятора R6E 355-CI01-01

Модель R6E 355-CI01-01 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R6E355;
Типоразмер: 355;
Воздушный поток: н/д;
Тип электродвигателя: AC motor;
Модель электродвигателя: M6E 110-IA;
Класс защиты: IP 54;
Номинальное напряжение: 230 В;
Сила тока: 3,90 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 0.83 Вт;
Скорость вращения: 830 об/мин;
Рабочие температуры: -25…+55 °С;
Габариты: 413x228;
Вес вентилятора: 15,5 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST R6E 355-CI01-01

Чертеж и габаритные размеры вентилятора ebmpapst R6E 355-CI01-01
