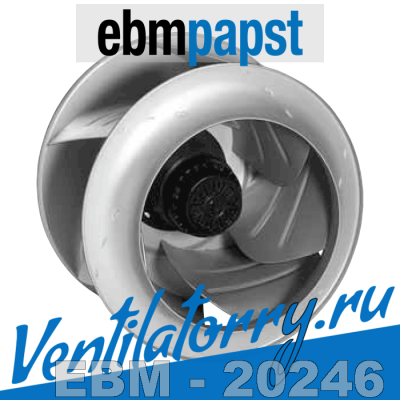

R6E 355-AD16-05, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R6E355AD1605)

<-->Подробнее: id товара: 3987, наименование R6E 355-AD16-05, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R6E355AD1605), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3268<-->

Описание вентилятора Ebmpapst R6E355-AD16-05

Вентилятор R6E355-AD16-05 является центробежным радиальным одностороннего всасывания, который находит применение в системах приточной и вытяжной вентиляции, кондиционирования на объектах промышленного и жилого назначения. Отличительная особенностью устройства – конструкция без кожуха, которая позволяет получить на выходе высокое давление потока воздуха.

Принцип работы устройства: воздух через входной патрубок поступает на колесо и выходит через выпускное отверстие под углом 90° к направлению всасывания.

Рабочее колесо диаметром 355 мм (выполненное из листового алюминия с лазерной сваркой) имеет 6 назад загнутых лопастей и вмонтировано в цилиндрический корпус. Конструкция лопастей позволяет обойтись без улиткообразного кожуха, что существенно повышает давление воздуха и уменьшает его потери. Колесо напрямую насажено на вал двигателя, вращается со скоростью 910 об/мин вправо (если смотреть на ротор).

Двигатель типа M6E 074-DF, работающий от сети переменного тока (напряжение 230 В, частота 50 Гц), имеет потребляемую мощность 65 Вт, силу тока 0,29 А. Производительность вентилятора составляет 1700 м3/час, уровень шума не превышает 54 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Устройство может работать в различных климатических условиях (с температурами от -25° С до +90° С).

Оптимальные габариты (диаметр корпуса 360 мм, высота 146,5 мм) и вес в 3,5 кг позволяют легко монтировать вентилятор в местах эксплуатации. Модель R6E355-AD16-05 соответствует европейским стандартам СЕ, стандарту EN 60335-1, имеет степень защиты электрооборудования IP 44.

Расшифровка маркировки R6E355-AD16-05*:

• R – серия, вентилятор центробежный R6E355;
• 6 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 355 – типоразмер (крыльчатка/рабочее колесо диаметром 355 мм);
• AD - код механической конструкции;
• 16 - код модификаций электрической части;
• 05 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R6E355-AD16-05 достаточно позвонить или написать на электронную почту.

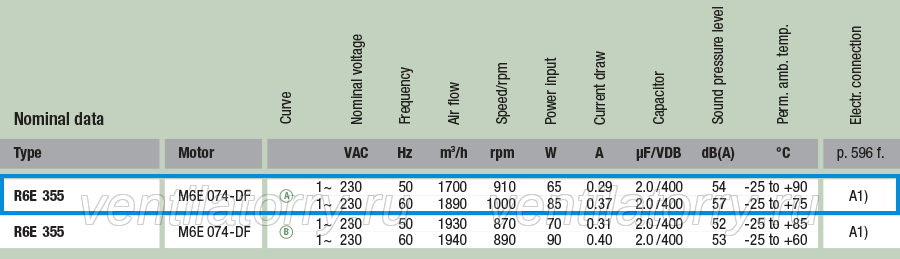

Технические характеристики вентилятора R6E 355-AD16-05

Модель R6E 355-AD16-05 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R6E355;
Типоразмер: 355;
Воздушный поток: 1700 м3/час;
Тип электродвигателя: AC motor;
Модель электродвигателя: M6E 074-DF;
Класс защиты: IP 44;
Номинальное напряжение: 230 В;
Сила тока: 0,29 А;
Уровень шума: 54 дБА;
Подшипники: Качения;
Входная мощность: 65 Вт;
Скорость вращения: 910 об/мин;
Рабочие температуры: -25…+90 °С;
Габариты: диаметр корпуса 360 мм, высота 146,5 мм;
Вес вентилятора: 3,5 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST R6E 355-AD16-05

Чертеж и габаритные размеры вентилятора ebmpapst R6E 355-AD16-05
