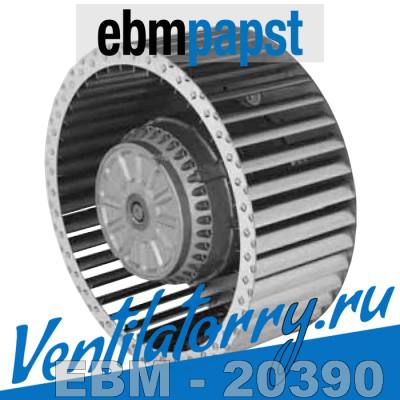

R6D 310-CG03-01, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R6D310CG0301)

<-->Подробнее: id товара: 4083, наименование R6D 310-CG03-01, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R6D310CG0301), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3364<-->

Описание вентилятора Ebmpapst R6D310-CG03-01

R6D310-CG03-01 – центробежный радиальный вентилятор одностороннего всасывания. Область его применения – системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

Конструктивно вентилятор представляет собой рабочее колесо диаметром 310 мм (выполненное из оцинкованной листовой стали) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 840 об/мин по часовой стрелке (если смотреть на ротор). Отдельные части ротора выполнены из алюминия, что позволяет применять вентилятор в производствах с достаточно агрессивными средами. Для удобства монтажа и минимизации потерь вентилятор R6D310-CG03-01 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.

Электрической основой устройства является однофазный двигатель типа M6D110-GF (с пусковым конденсатором), который работает от сети переменного тока (напряжение 230/400 В, частота 50 Гц). Высокая производительность вентилятора, при этом потребляемая мощность составляет 0,76 Вт, сила тока 2,50/1,45 А, и не высокий уровень шума измеряемый в дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

За счет своих минимальных размеров (374x203), и малого веса в 12,5 кг R6D310-CG03-01 может быть легко смонтирован в любом положении в необходимом месте системы вентиляции с максимальной экономией места.

Большой диапазон рабочих температур устройства (-25° С – +50° С) обеспечивает качественную работу вентилятора как в разных климатических зонах, так и на производствах со специфическими условиями.

Степень защиты электрооборудования IP 54, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки R6D310-CG03-01*:

• R – серия, вентилятор центробежный R6D310;
• 6 - количество полюсов электродвигателя;
• D - комплектация с трехфазным электродвигателем 3ф, 380В;
• 310 – типоразмер (крыльчатка/рабочее колесо диаметром 310 мм);
• CG - код механической конструкции;
• 03 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R6D310-CG03-01 достаточно позвонить или написать на электронную почту.

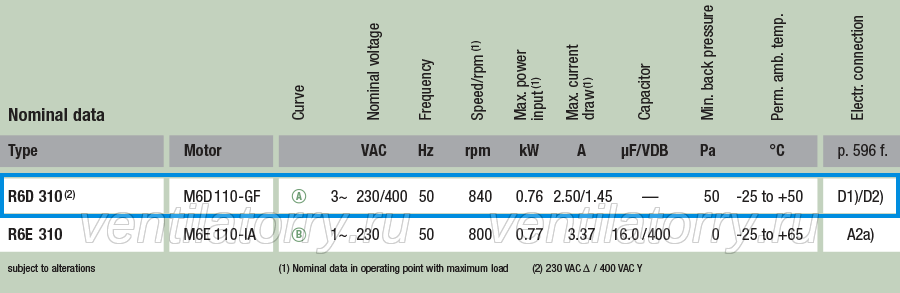

Технические характеристики вентилятора R6D 310-CG03-01

Модель R6D 310-CG03-01 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R6D310;
Типоразмер: 310;
Воздушный поток: н/д;
Тип электродвигателя: AC motor;
Модель электродвигателя: M6D110-GF;
Класс защиты: IP 54;
Номинальное напряжение: 230/400 В;
Сила тока: 2,50/1,45 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 0.76 Вт;
Скорость вращения: 840 об/мин;
Рабочие температуры: -25…+50 °С;
Габариты: 374x203;
Вес вентилятора: 12,5 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST R6D 310-CG03-01

Чертеж и габаритные размеры вентилятора ebmpapst R6D 310-CG03-01
