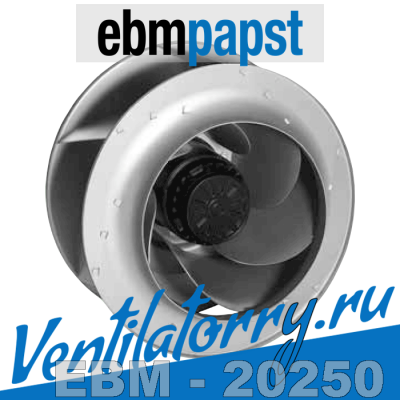

Описание вентилятора Ebmpapst R4E400-AP17-06

Вентилятор R4E400-AP17-06 является центробежным радиальным одностороннего всасывания, который находит применение в системах приточной и вытяжной вентиляции, кондиционирования на объектах промышленного и жилого назначения. Отличительная особенностью устройства – конструкция без кожуха, которая позволяет получить на выходе высокое давление потока воздуха.

Принцип работы устройства: воздух через входной патрубок поступает на колесо и выходит через выпускное отверстие под углом 90° к направлению всасывания.

Рабочее колесо диаметром 400 мм (выполненное из листового алюминия с лазерной сваркой) имеет 6 назад загнутых лопастей и вмонтировано в цилиндрический корпус. Конструкция лопастей позволяет обойтись без улиткообразного кожуха, что существенно повышает давление воздуха и уменьшает его потери. Колесо напрямую насажено на вал двигателя, вращается со скоростью 1370 об/мин вправо (если смотреть на ротор).

Двигатель типа M4E 094-HA, работающий от сети переменного тока (напряжение 230 В, частота 50 Гц), имеет потребляемую мощность 480 Вт, силу тока 2,40 А. Производительность вентилятора смотреть в каталоге, уровень шума смотреть в каталоге. При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Устройство может работать в различных климатических условиях (с температурами от -40° С до +80° С).

Оптимальные габариты (диаметр корпуса 404 мм, высота 164 мм) и вес в 8,8 кг позволяют легко монтировать вентилятор в местах эксплуатации. Модель R4E400-AP17-06 соответствует европейским стандартам СЕ, стандарту EN 60335-1, имеет степень защиты электрооборудования IP 54.

Расшифровка маркировки R4E400-AP17-06*:

• R – серия, вентилятор центробежный R4E400;
• 4 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 400 – типоразмер (крыльчатка/рабочее колесо диаметром 400 мм);
• AP - код механической конструкции;
• 17 - код модификаций электрической части;
• 06 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R4E400-AP17-06 достаточно позвонить или написать на электронную почту.

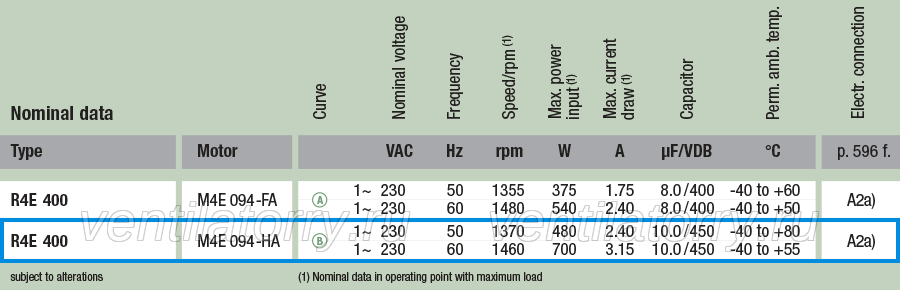

Технические характеристики вентилятора R4E 400-AP17-06

Модель R4E 400-AP17-06 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R4E400;
Типоразмер: 400;
Воздушный поток: н/д;
Тип электродвигателя: AC motor;
Модель электродвигателя: M4E 094-HA;
Класс защиты: IP 54;
Номинальное напряжение: 230 В;
Сила тока: 2,40 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 480 Вт;
Скорость вращения: 1370 об/мин;
Рабочие температуры: -40…+80 °С;
Габариты: диаметр корпуса 404 мм, высота 164 мм;
Вес вентилятора: 8,8 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST R4E 400-AP17-06

Чертеж и габаритные размеры вентилятора ebmpapst R4E 400-AP17-06
