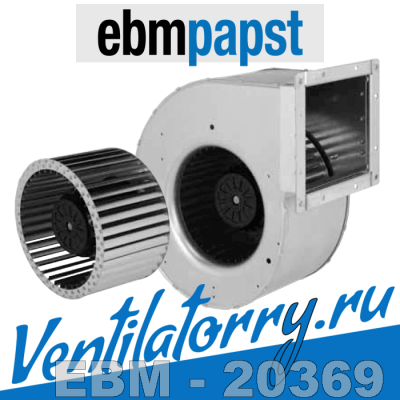

R4E 250-BA09-03, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R4E250BA0903)

<-->Подробнее: id товара: 4066, наименование R4E 250-BA09-03, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R4E250BA0903), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3347<-->

Описание вентилятора Ebmpapst R4E250-BA09-03

R4E250-BA09-03 – центробежный радиальный вентилятор одностороннего всасывания. Область его применения – системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

Конструктивно вентилятор представляет собой рабочее колесо диаметром 250 мм (выполненное из оцинкованной листовой стали) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 1310 об/мин по часовой стрелке (если смотреть на ротор). Отдельные части ротора выполнены из алюминия, что позволяет применять вентилятор в производствах с достаточно агрессивными средами. Для удобства монтажа и минимизации потерь вентилятор R4E250-BA09-03 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.

Электрической основой устройства является однофазный двигатель типа M4E 094-HA (с пусковым конденсатором), который работает от сети переменного тока (напряжение 230 В, частота 50 Гц). Высокая производительность вентилятора, при этом потребляемая мощность составляет 570 Вт, сила тока 2,48 А, и не высокий уровень шума измеряемый в дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

За счет своих минимальных размеров (240x140), и малого веса в 9,3 кг R4E250-BA09-03 может быть легко смонтирован в любом положении в необходимом месте системы вентиляции с максимальной экономией места.

Большой диапазон рабочих температур устройства (-40° С – +70° С) обеспечивает качественную работу вентилятора как в разных климатических зонах, так и на производствах со специфическими условиями.

Степень защиты электрооборудования IP 54, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки R4E250-BA09-03*:

• R – серия, вентилятор центробежный R4E250;
• 4 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 250 – типоразмер (крыльчатка/рабочее колесо диаметром 250 мм);
• BA - код механической конструкции;
• 09 - код модификаций электрической части;
• 03 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R4E250-BA09-03 достаточно позвонить или написать на электронную почту.

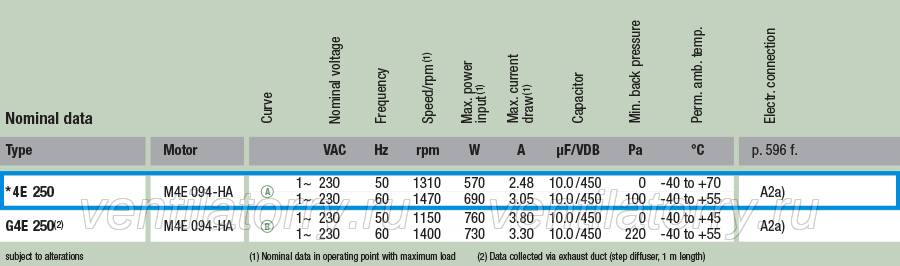

Технические характеристики вентилятора R4E 250-BA09-03

Модель R4E 250-BA09-03 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R4E250;
Типоразмер: 250;
Воздушный поток: н/д;
Тип электродвигателя: AC motor;
Модель электродвигателя: M4E 094-HA;
Класс защиты: IP 54;
Номинальное напряжение: 230 В;
Сила тока: 2,48 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 570 Вт;
Скорость вращения: 1310 об/мин;
Рабочие температуры: -40…+70 °С;
Габариты: 240x140;
Вес вентилятора: 9,3 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST R4E 250-BA09-03

Чертеж и габаритные размеры вентилятора ebmpapst R4E 250-BA09-03
