R4E 180-AB01-05, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R4E180AB0105)

<-->Подробнее: id товара: 4042, наименование R4E 180-AB01-05, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R4E180AB0105), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3323<-->

Описание вентилятора Ebmpapst R4E180-AB01-05

R4E180-AB01-05 – центробежный радиальный вентилятор одностороннего всасывания. Область его применения – системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

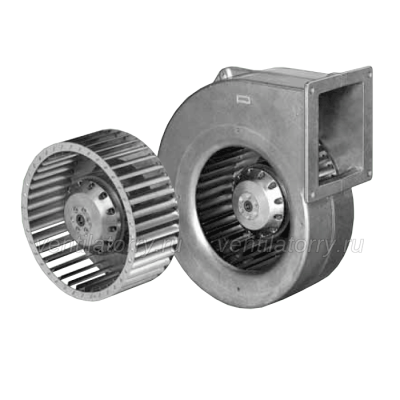

Конструктивно вентилятор представляет собой рабочее колесо диаметром 180 мм (выполненное из оцинкованной листовой стали) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 1250 об/мин по часовой стрелке (если смотреть на ротор). Отдельные части ротора выполнены из алюминия, что позволяет применять вентилятор в производствах с достаточно агрессивными средами. Для удобства монтажа и минимизации потерь вентилятор R4E180-AB01-05 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.

Электрической основой устройства является однофазный двигатель типа M4E 068-DF (с пусковым конденсатором), который работает от сети переменного тока (напряжение 230 В, частота 50 Гц). Производительность вентилятора составляет 575 м3/час, потребляемая мощность 110 Вт, сила тока 0,49 А, уровень шума не превышает 65 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

За счет своих минимальных размеров (180x75), и малого веса в 1,7 кг R4E180-AB01-05 может быть легко смонтирован в любом положении в необходимом месте системы вентиляции с максимальной экономией места.

Большой диапазон рабочих температур устройства (-25° С – +55° С) обеспечивает качественную работу вентилятора как в разных климатических зонах, так и на производствах со специфическими условиями.

Степень защиты электрооборудования IP 44, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки R4E180-AB01-05*:

• R – серия, вентилятор центробежный R4E180;
• 4 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 180 – типоразмер (крыльчатка/рабочее колесо диаметром 180 мм);
• AB - код механической конструкции;
• 01 - код модификаций электрической части;
• 05 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R4E180-AB01-05 достаточно позвонить или написать на электронную почту.

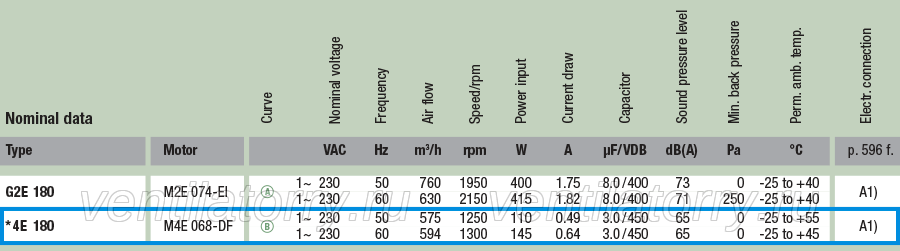

Технические характеристики вентилятора R4E 180-AB01-05

Модель R4E 180-AB01-05 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R4E180;
Типоразмер: 180;
Воздушный поток: 575 м3/час;
Тип электродвигателя: AC motor;
Модель электродвигателя: M4E 068-DF;
Класс защиты: IP 44;
Номинальное напряжение: 230 В;
Сила тока: 0,49 А;
Уровень шума: 65 дБА;
Подшипники: Качения;
Входная мощность: 110 Вт;
Скорость вращения: 1250 об/мин;
Рабочие температуры: -25…+55 °С;
Габариты: 180x75;
Вес вентилятора: 1,7 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST R4E 180-AB01-05

Чертеж и габаритные размеры вентилятора ebmpapst R4E 180-AB01-05
