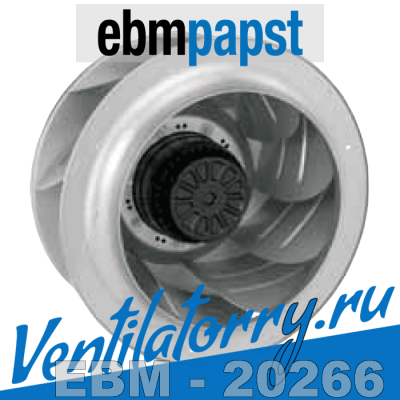

R4D 560-AQ03-01, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R4D560AQ0301)

<-->Подробнее: id товара: 4007, наименование R4D 560-AQ03-01, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R4D560AQ0301), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3288<-->

Описание вентилятора Ebmpapst R4D560-AQ03-01

Вентилятор R4D560-AQ03-01 является центробежным радиальным одностороннего всасывания, который находит применение в системах приточной и вытяжной вентиляции, кондиционирования на объектах промышленного и жилого назначения. Отличительная особенностью устройства – конструкция без кожуха, которая позволяет получить на выходе высокое давление потока воздуха.

Принцип работы устройства: воздух через входной патрубок поступает на колесо и выходит через выпускное отверстие под углом 90° к направлению всасывания.

Рабочее колесо диаметром 560 мм (выполненное из листового алюминия с лазерной сваркой) имеет 9 назад загнутых лопастей и вмонтировано в цилиндрический корпус. Конструкция лопастей позволяет обойтись без улиткообразного кожуха, что существенно повышает давление воздуха и уменьшает его потери. Колесо напрямую насажено на вал двигателя, вращается со скоростью 1365 об/мин вправо (если смотреть на ротор).

Двигатель типа M4D 138-LA, работающий от сети переменного тока (напряжение 230/400 В, частота 50 Гц), имеет потребляемую мощность 2,38 Вт, силу тока 8,66/5,00 А. Производительность вентилятора смотреть в каталоге, уровень шума смотреть в каталоге. При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Устройство может работать в различных климатических условиях (с температурами от -40° С до +60° С).

Оптимальные габариты (диаметр корпуса 565 мм, высота 258 мм) и вес в 28,0 кг позволяют легко монтировать вентилятор в местах эксплуатации. Модель R4D560-AQ03-01 соответствует европейским стандартам СЕ, стандарту EN 60335-1, имеет степень защиты электрооборудования IP 54.

Расшифровка маркировки R4D560-AQ03-01*:

• R – серия, вентилятор центробежный R4D560;
• 4 - количество полюсов электродвигателя;
• D - комплектация с трехфазным электродвигателем 3ф, 380В;
• 560 – типоразмер (крыльчатка/рабочее колесо диаметром 560 мм);
• AQ - код механической конструкции;
• 03 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R4D560-AQ03-01 достаточно позвонить или написать на электронную почту.

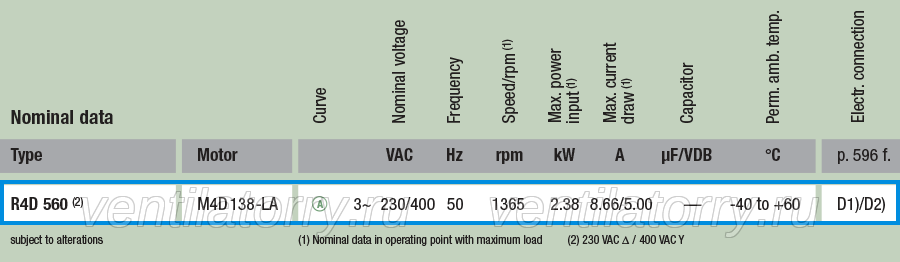

Технические характеристики вентилятора R4D 560-AQ03-01

Модель R4D 560-AQ03-01 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R4D560;
Типоразмер: 560;
Воздушный поток: н/д;
Тип электродвигателя: AC motor;
Модель электродвигателя: M4D138-LA;
Класс защиты: IP 54;
Номинальное напряжение: 230/400 В;
Сила тока: 8,66/5,00 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 2.38 Вт;
Скорость вращения: 1365 об/мин;
Рабочие температуры: -40…+60 °С;
Габариты: диаметр корпуса 565 мм, высота 258 мм;
Вес вентилятора: 28,0 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST R4D 560-AQ03-01

Чертеж и габаритные размеры вентилятора ebmpapst R4D 560-AQ03-01
