R4D 355-AH11-05, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R4D355AH1105)

<-->Подробнее: id товара: 3984, наименование R4D 355-AH11-05, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R4D355AH1105), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3265<-->

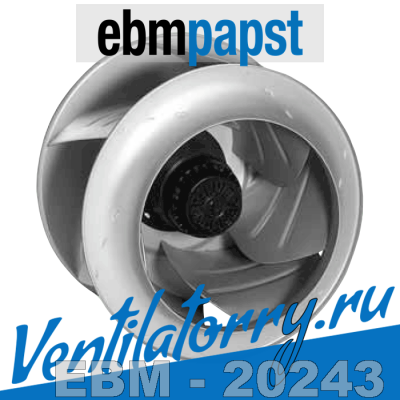

Описание вентилятора Ebmpapst R4D355-AH11-05

Вентилятор R4D355-AH11-05 является центробежным радиальным одностороннего всасывания, который находит применение в системах приточной и вытяжной вентиляции, кондиционирования на объектах промышленного и жилого назначения. Отличительная особенностью устройства – конструкция без кожуха, которая позволяет получить на выходе высокое давление потока воздуха.

Принцип работы устройства: воздух через входной патрубок поступает на колесо и выходит через выпускное отверстие под углом 90° к направлению всасывания.

Рабочее колесо диаметром 355 мм (выполненное из листового алюминия с лазерной сваркой) имеет 6 назад загнутых лопастей и вмонтировано в цилиндрический корпус. Конструкция лопастей позволяет обойтись без улиткообразного кожуха, что существенно повышает давление воздуха и уменьшает его потери. Колесо напрямую насажено на вал двигателя, вращается со скоростью 1400 об/мин вправо (если смотреть на ротор).

Двигатель типа M4D 074-EI, работающий от сети переменного тока (напряжение 400 В, частота 50 Гц), имеет потребляемую мощность 170 Вт, силу тока 0,52 А. Производительность вентилятора составляет 2580 м3/час, уровень шума не превышает 65 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Устройство может работать в различных климатических условиях (с температурами от -25° С до +70° С).

Оптимальные габариты (диаметр корпуса 360 мм, высота 146,5 мм) и вес в 4,7 кг позволяют легко монтировать вентилятор в местах эксплуатации. Модель R4D355-AH11-05 соответствует европейским стандартам СЕ, стандарту EN 60335-1, имеет степень защиты электрооборудования IP 44.

Расшифровка маркировки R4D355-AH11-05*:

• R – серия, вентилятор центробежный R4D355;
• 4 - количество полюсов электродвигателя;
• D - комплектация с трехфазным электродвигателем 3ф, 380В;
• 355 – типоразмер (крыльчатка/рабочее колесо диаметром 355 мм);
• AH - код механической конструкции;
• 11 - код модификаций электрической части;
• 05 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R4D355-AH11-05 достаточно позвонить или написать на электронную почту.

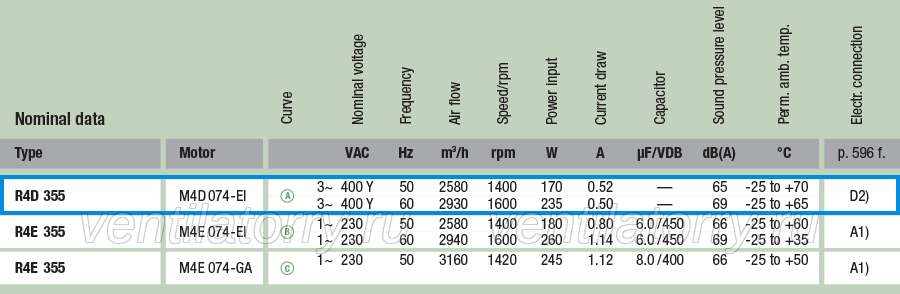

Технические характеристики вентилятора R4D 355-AH11-05

Модель R4D 355-AH11-05 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R4D355;
Типоразмер: 355;
Воздушный поток: 2580 м3/час;
Тип электродвигателя: AC motor;
Модель электродвигателя: M4D074-EI;
Класс защиты: IP 44;
Номинальное напряжение: 400 В;
Сила тока: 0,52 А;
Уровень шума: 65 дБА;
Подшипники: Качения;
Входная мощность: 170 Вт;
Скорость вращения: 1400 об/мин;
Рабочие температуры: -25…+70 °С;
Габариты: диаметр корпуса 360 мм, высота 146,5 мм;
Вес вентилятора: 4,7 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST R4D 355-AH11-05

Чертеж и габаритные размеры вентилятора ebmpapst R4D 355-AH11-05
