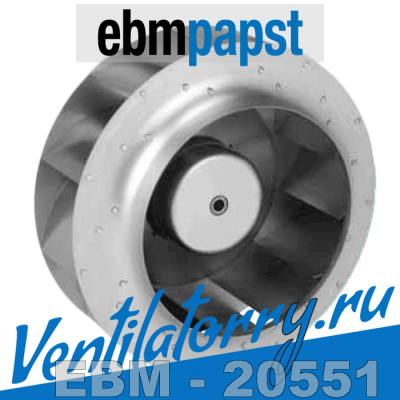

Описание вентилятора Ebmpapst R3G280-AA52-01

Вентилятор R3G280-AA52-01 относится к классу центробежных радиальных. Отличительная особенность данного устройства – оптимальная конструкция без кожуха, обеспечивающая высокое выходное давление потока воздуха. Он находит широкое применение в системах приточной и вытяжной вентиляции и кондиционирования промышленных и жилых зданий и сооружений.

Применение в его производстве технологии GreenTech EC (с интегрированной электроникой) позволяет добиться высоких показателей выходного давления потока воздуха, хорошей шумоизоляции, экономии электроэнергии, что соответствует современным экологическим требованиям.

Вентилятор представляет собой рабочее колесо диаметром 280 мм. Колесо, имеющее 11 назад загнутых лопастей, насажено на вал двигателя напрямую и вращается со скоростью 2000 об/мин по часовой стрелке, если смотреть на ротор. Лопасти такого типа позволяют обойтись без спиралевидного кожуха, повысить давление воздуха и уменьшить его потери.

Принцип работы устройства: воздух через входной патрубок поступает на колесо и выходит через выпускное отверстие под углом 90 к направлению всасывания.

ЕС-двигатель M3G 074-CF работает от напряжения 200 В, потребляет мощность 170 Вт, обеспечивает высокую производительность вентилятора и не высокий уровень шума.

Температурный диапазон работы устройства (-25° С – +60° С) позволяет вентилятору качественно работать в разных климатических условиях. Минимальные размеры (диаметр корпуса 281,5 мм, высота 112,5 мм) и небольшой вес в 3,2 кг дают возможность экономить пространство и использовать различные варианты монтажа.

Устройство соответствует стандарту EN 60950-1, степень защиты электрооборудования IP 44.

Расшифровка маркировки R3G280-AA52-01*:

• R – серия, вентилятор центробежный R3G 280;
• 3 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 280 – типоразмер (крыльчатка/рабочее колесо диаметром 280 мм);
• AA - код механической конструкции;
• 52 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R3G280-AA52-01 достаточно позвонить или написать на электронную почту.

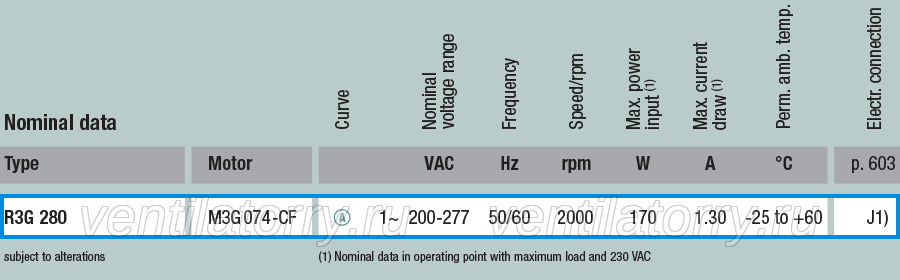

Технические характеристики вентилятора R3G 280-AA52-01

Модель R3G 280-AA52-01 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R3G280;
Типоразмер: 280;
Воздушный поток: н/д;
Тип электродвигателя: EC motor;
Модель электродвигателя: M3G 074-CF;
Класс защиты: IP 44;
Номинальное напряжение: 200 В;
Сила тока: 1,30 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 170 Вт;
Скорость вращения: 2000 об/мин;
Рабочие температуры: -25…+60 °С;
Габариты: диаметр корпуса 281,5 мм, высота 112,5 мм;
Вес вентилятора: 3,2 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST R3G 280-AA52-01

Чертеж и габаритные размеры вентилятора ebmpapst R3G 280-AA52-01
