R3G 225-AD29-71, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R3G225AD2971)

<-->Подробнее: id товара: 4417, наименование R3G 225-AD29-71, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R3G225AD2971), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3698<-->

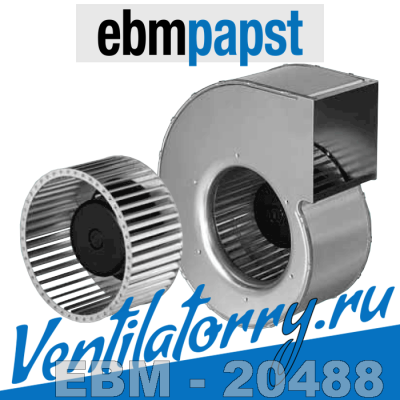

Описание вентилятора Ebmpapst R3G225-AD29-71

Областью применения центробежного радиального вентилятора одностороннего всасывания R3G225-AD29-71 являются системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

Устройство представляет собой рабочее колесо диаметром 225 мм (выполненное из листовой стали горячего цинкования) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 1815 об/мин по часовой стрелке (если смотреть на ротор). Воздух, поступающий на крыльчатку, за счет центробежных сил приобретает хорошую скорость и выдувается из устройства под углом 90° к входному потоку. Для удобства монтажа и минимизации потерь вентилятор R3G225-AD29-71 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.

Электрической основой устройства является ЕС- двигатель типа M3G 084-FA с номинальным напряжением питания 200 В и силой тока 3,50 А. Высокая производительность вентилятора, при этом потребляемая мощность составляет 545 Вт, и не высокий уровень шума измеряемый в дБ(А).

Малые габаритные размеры (225x102), и вес в 5,3 кг позволяют легко монтировать устройство в системы вентиляции в любом положении с максимальной экономией пространства.

Диапазон рабочих температур устройства (-25° С – +60° С) предполагает качественную работу вентилятора в различных климатических зонах.

Использование в процессе производства технологии GreenTech EC (со встроенной электроникой) дает возможность существенно повысить производительность вентилятора, обеспечить экономию электроэнергии и хорошую шумоизоляцию.

Степень защиты электрооборудования IP 54, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки R3G225-AD29-71*:

• R – серия, вентилятор центробежный R3G225;
• 3 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 225 – типоразмер (крыльчатка/рабочее колесо диаметром 225 мм);
• AD - код механической конструкции;
• 29 - код модификаций электрической части;
• 71 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R3G225-AD29-71 достаточно позвонить или написать на электронную почту.

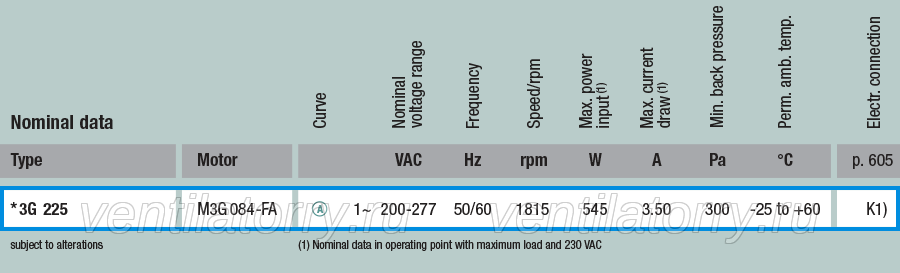

Технические характеристики вентилятора R3G 225-AD29-71

Модель R3G 225-AD29-71 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R3G225;
Типоразмер: 225;
Воздушный поток: н/д;
Тип электродвигателя: EC motor;
Модель электродвигателя: M3G 084-FA;
Класс защиты: IP 54;
Номинальное напряжение: 200 В;
Сила тока: 3,50 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 545 Вт;
Скорость вращения: 1815 об/мин;
Рабочие температуры: -25…+60 °С;
Габариты: 225x102;
Вес вентилятора: 5,3 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST R3G 225-AD29-71

Чертеж и габаритные размеры вентилятора ebmpapst R3G 225-AD29-71
