R3G 180-AU73-01, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R3G180AU7301)

<-->Подробнее: id товара: 4403, наименование R3G 180-AU73-01, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R3G180AU7301), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3684<-->

Описание вентилятора Ebmpapst R3G180-AU73-01

Областью применения центробежного радиального вентилятора одностороннего всасывания R3G180-AU73-01 являются системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

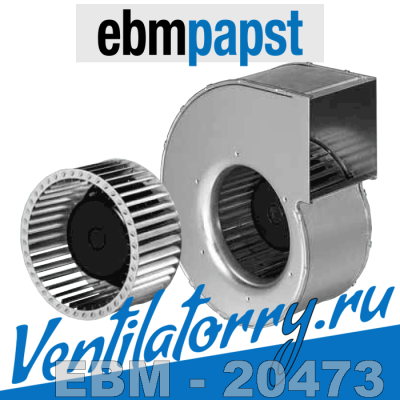

Устройство представляет собой рабочее колесо диаметром 180 мм (выполненное из листовой стали горячего цинкования) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 1320 об/мин по часовой стрелке (если смотреть на ротор). Воздух, поступающий на крыльчатку, за счет центробежных сил приобретает хорошую скорость и выдувается из устройства под углом 90° к входному потоку. Для удобства монтажа и минимизации потерь вентилятор R3G180-AU73-01 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.

Электрической основой устройства является ЕС- двигатель типа M3G 074-CF с номинальным напряжением питания 100 В и силой тока 2,20 А. Высокая производительность вентилятора, при этом потребляемая мощность составляет 175 Вт, и не высокий уровень шума измеряемый в дБ(А).

Малые габаритные размеры (180,5x92), и вес в 2,0 кг позволяют легко монтировать устройство в системы вентиляции в любом положении с максимальной экономией пространства.

Диапазон рабочих температур устройства (-25° С – +60° С) предполагает качественную работу вентилятора в различных климатических зонах.

Использование в процессе производства технологии GreenTech EC (со встроенной электроникой) дает возможность существенно повысить производительность вентилятора, обеспечить экономию электроэнергии и хорошую шумоизоляцию.

Степень защиты электрооборудования IP 44, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки R3G180-AU73-01*:

• R – серия, вентилятор центробежный R3G180;
• 3 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 180 – типоразмер (крыльчатка/рабочее колесо диаметром 180 мм);
• AU - код механической конструкции;
• 73 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R3G180-AU73-01 достаточно позвонить или написать на электронную почту.

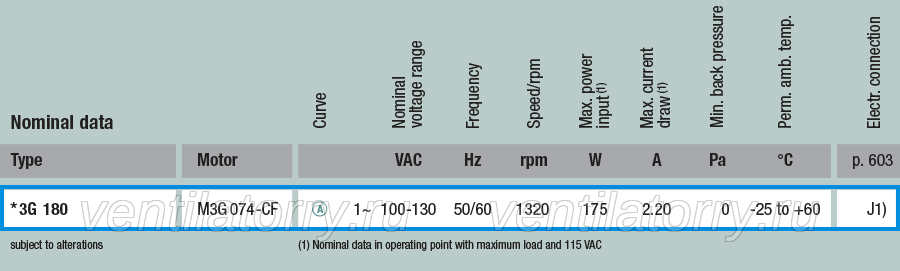

Технические характеристики вентилятора R3G 180-AU73-01

Модель R3G 180-AU73-01 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R3G180;
Типоразмер: 180;
Воздушный поток: н/д;
Тип электродвигателя: EC motor;
Модель электродвигателя: M3G 074-CF;
Класс защиты: IP 44;
Номинальное напряжение: 100 В;
Сила тока: 2,20 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 175 Вт;
Скорость вращения: 1320 об/мин;
Рабочие температуры: -25…+60 °С;
Габариты: 180,5x92;
Вес вентилятора: 2,0 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST R3G 180-AU73-01

Чертеж и габаритные размеры вентилятора ebmpapst R3G 180-AU73-01
