Описание вентилятора Ebmpapst R3G120-AB03-02

Областью применения центробежного радиального вентилятора одностороннего всасывания R3G120-AB03-02 являются системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

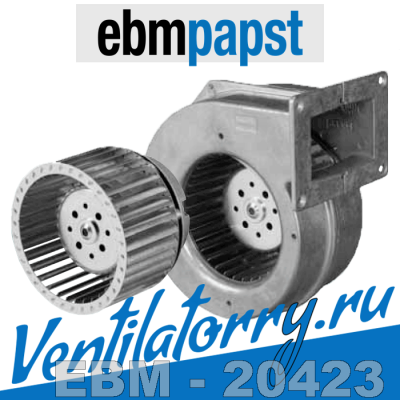

Устройство представляет собой рабочее колесо диаметром 120 мм (выполненное из листовой стали горячего цинкования) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 2200 об/мин по часовой стрелке (если смотреть на ротор). Воздух, поступающий на крыльчатку, за счет центробежных сил приобретает хорошую скорость и выдувается из устройства под углом 90° к входному потоку. Для удобства монтажа и минимизации потерь вентилятор R3G120-AB03-02 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.

Электрической основой устройства является ЕС- двигатель типа M3G 055-BD с номинальным напряжением питания 230 В и силой тока 0,30 А. Высокая производительность вентилятора, при этом потребляемая мощность составляет 41 Вт, и не высокий уровень шума измеряемый в дБ(А).

Малые габаритные размеры (120x62), и вес в 1,1 кг позволяют легко монтировать устройство в системы вентиляции в любом положении с максимальной экономией пространства.

Диапазон рабочих температур устройства (-25° С – +60° С) предполагает качественную работу вентилятора в различных климатических зонах.

Использование в процессе производства технологии GreenTech EC (со встроенной электроникой) дает возможность существенно повысить производительность вентилятора, обеспечить экономию электроэнергии и хорошую шумоизоляцию.

Степень защиты электрооборудования IP 44, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки R3G120-AB03-02*:

• R – серия, вентилятор центробежный R3G120;
• 3 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 120 – типоразмер (крыльчатка/рабочее колесо диаметром 120 мм);
• AB - код механической конструкции;
• 03 - код модификаций электрической части;
• 02 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R3G120-AB03-02 достаточно позвонить или написать на электронную почту.

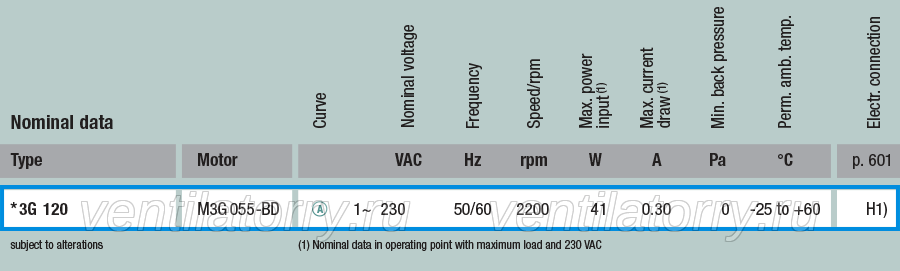

Технические характеристики вентилятора R3G 120-AB03-02

Модель R3G 120-AB03-02 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R3G120;
Типоразмер: 120;
Воздушный поток: н/д;
Тип электродвигателя: EC motor;
Модель электродвигателя: M3G 055-BD;
Класс защиты: IP 44;
Номинальное напряжение: 230 В;
Сила тока: 0,30 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 41 Вт;
Скорость вращения: 2200 об/мин;
Рабочие температуры: -25…+60 °С;
Габариты: 120x62;
Вес вентилятора: 1,1 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST R3G 120-AB03-02

Чертеж и габаритные размеры вентилятора ebmpapst R3G 120-AB03-02
