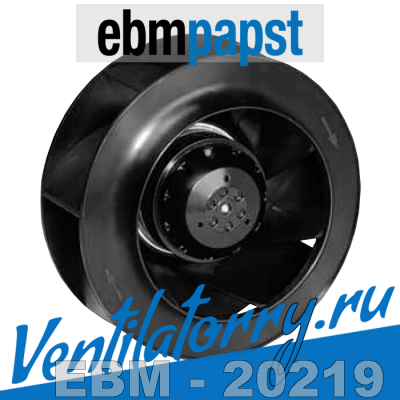

R2E 220-AB06-05, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R2E220AB0605)

<-->Подробнее: id товара: 3960, наименование R2E 220-AB06-05, Вентиляторы центробежные ebmpapst, эбм папст EBM, (R2E220AB0605), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3241<-->

Описание вентилятора Ebmpapst R2E220-AB06-05

Вентилятор R2E220-AB06-05 относится к классу центробежных радиальных. Характерной особенностью данного устройства является оптимальная конструкция без кожуха, обеспечивающая высокое выходное давление потока воздуха. Он находит широкое применение в системах приточной и вытяжной вентиляции и кондиционирования промышленных и жилых зданий и сооружений.

Внешне вентилятор представляет собой рабочее колесо диаметром 220 мм (выполненное из пластика PA 6.6, усиленного стекловолокном), вмонтированное в цилиндрический корпус. Колесо, которое имеет 11 назад загнутых лопастей, напрямую насажено на вал двигателя и вращается со скоростью 2700 об/мин вправо, если смотреть на ротор. Такой тип лопастей позволяет обойтись без улиткообразного кожуха, повысить давление воздуха и минимизировать его потери.

Принцип работы устройства: воздух через входной патрубок поступает на колесо и выходит через выпускное отверстие под углом 90° к направлению всасывания.

Двигатель типа M2E 068-CF работает от сети переменного тока (напряжение 230 В, частота 50 Гц). Производительность вентилятора составляет 885 м3/час, потребляемая мощность 85 Вт, сила тока 0,38 А, уровень шума не превышает 72 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Температурный диапазон работы устройства (-25° С – +55° С) обеспечивает качественную работу вентилятора в разных климатических условиях. Компактные габариты (диаметр корпуса 220 мм, высота 63 мм) и небольшой вес в 1,5 кг позволяют существенно экономить место и использовать различные варианты монтажа.

Устройство соответствует европейским стандартам СЕ, степень защиты электрооборудования IP 44.

Расшифровка маркировки R2E220-AB06-05*:

• R – серия, вентилятор центробежный R2E220;
• 2 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 220 – типоразмер (крыльчатка/рабочее колесо диаметром 220 мм);
• AB - код механической конструкции;
• 06 - код модификаций электрической части;
• 05 - код модификаций механической конструкции.

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R2E220-AB06-05 достаточно позвонить или написать на электронную почту.

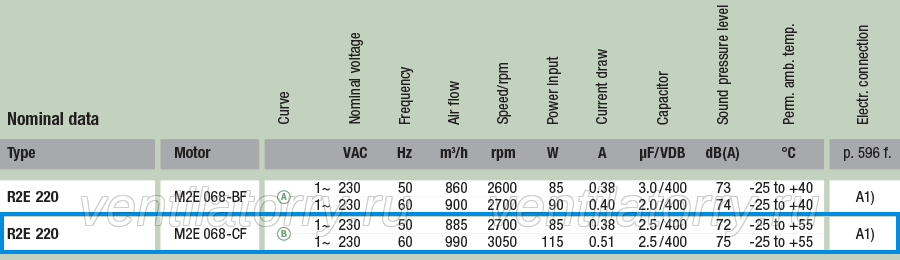

Технические характеристики вентилятора R2E 220-AB06-05

Модель R2E 220-AB06-05 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R2E220;
Типоразмер: 220;
Воздушный поток: 885 м3/час;
Тип электродвигателя: AC motor;
Модель электродвигателя: M2E 068-CF;
Класс защиты: IP 44;
Номинальное напряжение: 230 В;
Сила тока: 0,38 А;
Уровень шума: 72 дБА;
Подшипники: Качения;
Входная мощность: 85 Вт;
Скорость вращения: 2700 об/мин;
Рабочие температуры: -25…+55 °С;
Габариты: диаметр корпуса 220 мм, высота 63 мм;
Вес вентилятора: 1,5 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST R2E 220-AB06-05

Чертеж и габаритные размеры вентилятора ebmpapst R2E 220-AB06-05
