Описание вентилятора Ebmpapst R2E133-AN77-01

R2E133-AN77-01 – центробежный радиальный вентилятор одностороннего всасывания. Область его применения – системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

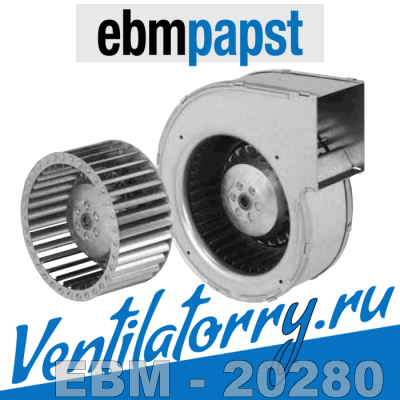

Конструктивно вентилятор представляет собой рабочее колесо диаметром 133 мм (выполненное из оцинкованной листовой стали) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 2150 об/мин по часовой стрелке (если смотреть на ротор). Отдельные части ротора выполнены из алюминия, что позволяет применять вентилятор в производствах с достаточно агрессивными средами. Для удобства монтажа и минимизации потерь вентилятор R2E133-AN77-01 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.

Электрической основой устройства является однофазный двигатель типа M2E 068-BF (с пусковым конденсатором), который работает от сети переменного тока (напряжение 230 В, частота 50 Гц). Производительность вентилятора составляет 245 м3/час, потребляемая мощность 88 Вт, сила тока 0,39 А, уровень шума не превышает 65 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

За счет своих минимальных размеров (133x46), и малого веса в 1,3 кг R2E133-AN77-01 может быть легко смонтирован в любом положении в необходимом месте системы вентиляции с максимальной экономией места.

Большой диапазон рабочих температур устройства (-25° С – +60° С) обеспечивает качественную работу вентилятора как в разных климатических зонах, так и на производствах со специфическими условиями.

Степень защиты электрооборудования IP 44, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки R2E133-AN77-01*:

• R – серия, вентилятор центробежный R2E133;
• 2 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 133 – типоразмер (крыльчатка/рабочее колесо диаметром 133 мм);
• AN - код механической конструкции;
• 77 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R2E133-AN77-01 достаточно позвонить или написать на электронную почту.

Технические характеристики вентилятора R2E 133-AN77-01

Модель R2E 133-AN77-01 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R2E133;
Типоразмер: 133;
Воздушный поток: 245 м3/час;
Тип электродвигателя: AC motor;
Модель электродвигателя: M2E 068-BF;
Класс защиты: IP 44;
Номинальное напряжение: 230 В;
Сила тока: 0,39 А;
Уровень шума: 65 дБА;
Подшипники: Качения;
Входная мощность: 88 Вт;
Скорость вращения: 2150 об/мин;
Рабочие температуры: -25…+60 °С;
Габариты: 133x46;
Вес вентилятора: 1,3 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST R2E 133-AN77-01

Чертеж и габаритные размеры вентилятора ebmpapst R2E 133-AN77-01
