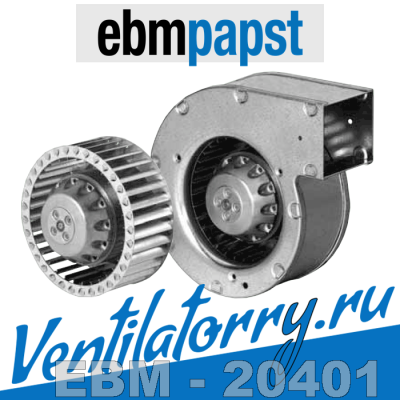

Описание вентилятора Ebmpapst R2E097-AD01-05

R2E097-AD01-05 – центробежный радиальный вентилятор одностороннего всасывания. Область его применения – системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

Конструктивно вентилятор представляет собой рабочее колесо диаметром 97 мм (выполненное из оцинкованной листовой стали) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 2050 об/мин по часовой стрелке (если смотреть на ротор). Отдельные части ротора выполнены из алюминия, что позволяет применять вентилятор в производствах с достаточно агрессивными средами. Для удобства монтажа и минимизации потерь вентилятор R2E097-AD01-05 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.

Электрической основой устройства является однофазный двигатель типа M2E 042-CA (с пусковым конденсатором), который работает от сети переменного тока (напряжение 230 В, частота 50 Гц). Производительность вентилятора составляет 100 м3/час, потребляемая мощность 35 Вт, сила тока 0,16 А, уровень шума не превышает 55 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

За счет своих минимальных размеров (97x40), и малого веса в 0,6 кг R2E097-AD01-05 может быть легко смонтирован в любом положении в необходимом месте системы вентиляции с максимальной экономией места.

Большой диапазон рабочих температур устройства (-25° С – +40° С) обеспечивает качественную работу вентилятора как в разных климатических зонах, так и на производствах со специфическими условиями.

Степень защиты электрооборудования IP 44, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки R2E097-AD01-05*:

• R – серия, вентилятор центробежный R2E097;
• 2 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 097 – типоразмер (крыльчатка/рабочее колесо диаметром 097 мм);
• AD - код механической конструкции;
• 01 - код модификаций электрической части;
• 05 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R2E097-AD01-05 достаточно позвонить или написать на электронную почту.

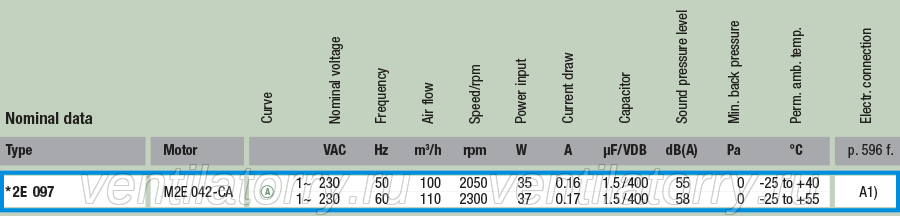

Технические характеристики вентилятора R2E 097-AD01-05

Модель R2E 097-AD01-05 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R2E097;
Типоразмер: 097;
Воздушный поток: 100 м3/час;
Тип электродвигателя: AC motor;
Модель электродвигателя: M2E 042-CA;
Класс защиты: IP 44;
Номинальное напряжение: 230 В;
Сила тока: 0,16 А;
Уровень шума: 55 дБА;
Подшипники: Качения;
Входная мощность: 35 Вт;
Скорость вращения: 2050 об/мин;
Рабочие температуры: -25…+40 °С;
Габариты: 97x40;
Вес вентилятора: 0,6 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST R2E 097-AD01-05

Чертеж и габаритные размеры вентилятора ebmpapst R2E 097-AD01-05
