Описание вентилятора Ebmpapst R1G310-AD33-52

Вентилятор R1G310-AD33-52 относится к классу центробежных радиальных. Отличительная особенность данного устройства – оптимальная конструкция без кожуха, обеспечивающая высокое выходное давление потока воздуха. Он находит широкое применение в системах приточной и вытяжной вентиляции и кондиционирования промышленных и жилых зданий и сооружений.

Применение в его производстве технологии GreenTech EC (с интегрированной электроникой) позволяет добиться высоких показателей выходного давления потока воздуха, хорошей шумоизоляции, экономии электроэнергии, что соответствует современным экологическим требованиям.

Вентилятор представляет собой рабочее колесо диаметром 310 мм. Колесо, имеющее 6 назад загнутых лопастей, насажено на вал двигателя напрямую и вращается со скоростью 1600 об/мин по часовой стрелке, если смотреть на ротор. Лопасти такого типа позволяют обойтись без спиралевидного кожуха, повысить давление воздуха и уменьшить его потери.

Принцип работы устройства: воздух через входной патрубок поступает на колесо и выходит через выпускное отверстие под углом 90 к направлению всасывания.

ЕС-двигатель M1G 074-CF работает от напряжения 48 В, потребляет мощность 90 Вт, обеспечивает производительность вентилятора 1910 м3/час, уровень шума не превышает 64 дБ(А).

Температурный диапазон работы устройства (-25° С – +45° С) позволяет вентилятору качественно работать в разных климатических условиях. Минимальные размеры (диаметр корпуса 318,5 мм, высота 110,5 мм) и небольшой вес в 2,6 кг дают возможность экономить пространство и использовать различные варианты монтажа.

Устройство соответствует стандарту EN 60950-1, степень защиты электрооборудования IP 42.

Расшифровка маркировки R1G310-AD33-52*:

• R – серия, вентилятор центробежный R1G 310;
• 1 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 310 – типоразмер (крыльчатка/рабочее колесо диаметром 310 мм);
• AD - код механической конструкции;
• 33 - код модификаций электрической части;
• 52 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R1G310-AD33-52 достаточно позвонить или написать на электронную почту.

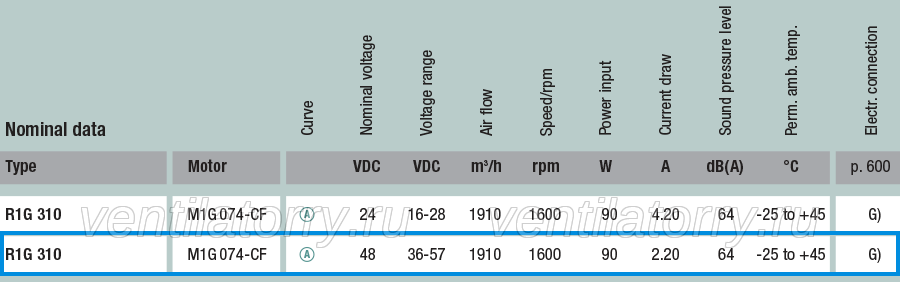

Технические характеристики вентилятора R1G 310-AD33-52

Модель R1G 310-AD33-52 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R1G310;
Типоразмер: 310;
Воздушный поток: 1910 м3/час;
Тип электродвигателя: EC motor;
Модель электродвигателя: M1G 074-CF;
Класс защиты: IP 42;
Номинальное напряжение: 48 В;
Сила тока: 2,20 А;
Уровень шума: 64 дБА;
Подшипники: Качения;
Входная мощность: 90 Вт;
Скорость вращения: 1600 об/мин;
Рабочие температуры: -25…+45 °С;
Габариты: диаметр корпуса 318,5 мм, высота 110,5 мм;
Вес вентилятора: 2,6 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST R1G 310-AD33-52

Чертеж и габаритные размеры вентилятора ebmpapst R1G 310-AD33-52
