Описание вентилятора Ebmpapst R1G097-AA05-01

Областью применения центробежного радиального вентилятора одностороннего всасывания R1G097-AA05-01 являются системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

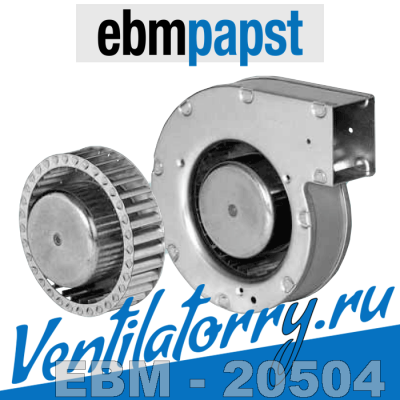

Устройство представляет собой рабочее колесо диаметром 97 мм (выполненное из листовой стали горячего цинкования) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 2650 об/мин по часовой стрелке (если смотреть на ротор). Воздух, поступающий на крыльчатку, за счет центробежных сил приобретает хорошую скорость и выдувается из устройства под углом 90° к входному потоку. Для удобства монтажа и минимизации потерь вентилятор R1G097-AA05-01 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.

Электрической основой устройства является ЕС- двигатель типа M1G 045-BE с номинальным напряжением питания 24 В и силой тока 0,75 А. Производительность вентилятора составляет 95 м3/час, потребляемая мощность 16 Вт, уровень шума не превышает 59 дБ(А).

Малые габаритные размеры (97x25), и вес в 0,5 кг позволяют легко монтировать устройство в системы вентиляции в любом положении с максимальной экономией пространства.

Диапазон рабочих температур устройства (-25° С – +60° С) предполагает качественную работу вентилятора в различных климатических зонах.

Использование в процессе производства технологии GreenTech EC (со встроенной электроникой) дает возможность существенно повысить производительность вентилятора, обеспечить экономию электроэнергии и хорошую шумоизоляцию.

Степень защиты электрооборудования IP 22, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки R1G097-AA05-01*:

• R – серия, вентилятор центробежный R1G097;
• 1 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 097 – типоразмер (крыльчатка/рабочее колесо диаметром 097 мм);
• AA - код механической конструкции;
• 05 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R1G097-AA05-01 достаточно позвонить или написать на электронную почту.

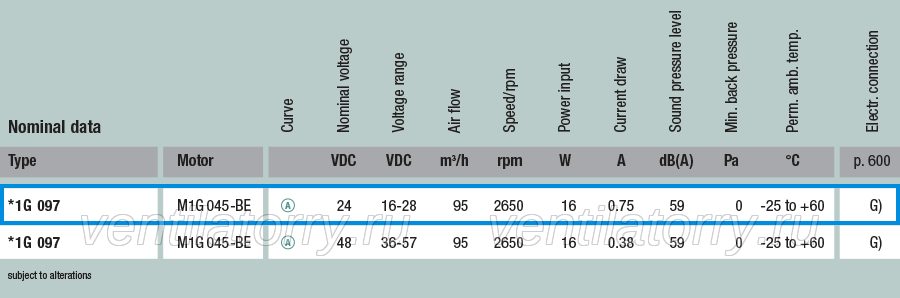

Технические характеристики вентилятора R1G 097-AA05-01

Модель R1G 097-AA05-01 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R1G097;
Типоразмер: 097;
Воздушный поток: 95 м3/час;
Тип электродвигателя: EC motor;
Модель электродвигателя: M1G 045-BE;
Класс защиты: IP 22;
Номинальное напряжение: 24 В;
Сила тока: 0,75 А;
Уровень шума: 59 дБА;
Подшипники: Качения;
Входная мощность: 16 Вт;
Скорость вращения: 2650 об/мин;
Рабочие температуры: -25…+60 °С;
Габариты: 97x25;
Вес вентилятора: 0,5 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST R1G 097-AA05-01

Чертеж и габаритные размеры вентилятора ebmpapst R1G 097-AA05-01
