Описание вентилятора Ebmpapst R1G085-AB07-01

Областью применения центробежного радиального вентилятора одностороннего всасывания R1G085-AB07-01 являются системы приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

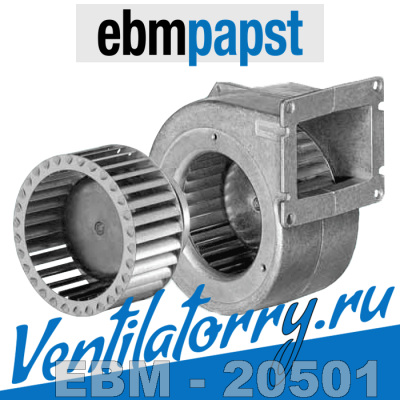

Устройство представляет собой рабочее колесо диаметром 85 мм (выполненное из листовой стали горячего цинкования) с вперед загнутыми лопастями, которое напрямую насажено на вал двигателя и вращается со скоростью 2850 об/мин по часовой стрелке (если смотреть на ротор). Воздух, поступающий на крыльчатку, за счет центробежных сил приобретает хорошую скорость и выдувается из устройства под углом 90° к входному потоку. Для удобства монтажа и минимизации потерь вентилятор R1G085-AB07-01 может быть вмонтирован в спиралевидный корпус из литого под давлением алюминия.

Электрической основой устройства является ЕС- двигатель типа M1G 045-BE с номинальным напряжением питания 48 В и силой тока 0,32 А. Производительность вентилятора составляет 95 м3/час, потребляемая мощность 14 Вт, уровень шума не превышает 57 дБ(А).

Малые габаритные размеры (85x42), и вес в 0,5 кг позволяют легко монтировать устройство в системы вентиляции в любом положении с максимальной экономией пространства.

Диапазон рабочих температур устройства (-25° С – +60° С) предполагает качественную работу вентилятора в различных климатических зонах.

Использование в процессе производства технологии GreenTech EC (со встроенной электроникой) дает возможность существенно повысить производительность вентилятора, обеспечить экономию электроэнергии и хорошую шумоизоляцию.

Степень защиты электрооборудования IP 22, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки R1G085-AB07-01*:

• R – серия, вентилятор центробежный R1G085;
• 1 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 085 – типоразмер (крыльчатка/рабочее колесо диаметром 085 мм);
• AB - код механической конструкции;
• 07 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора R1G085-AB07-01 достаточно позвонить или написать на электронную почту.

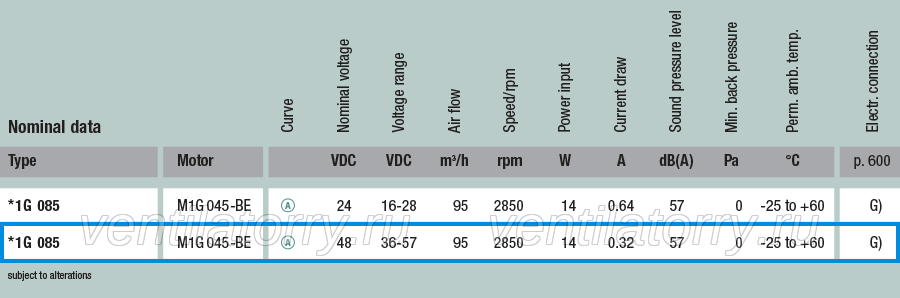

Технические характеристики вентилятора R1G 085-AB07-01

Модель R1G 085-AB07-01 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: R1G085;
Типоразмер: 085;
Воздушный поток: 95 м3/час;
Тип электродвигателя: EC motor;
Модель электродвигателя: M1G 045-BE;
Класс защиты: IP 22;
Номинальное напряжение: 48 В;
Сила тока: 0,32 А;
Уровень шума: 57 дБА;
Подшипники: Качения;
Входная мощность: 14 Вт;
Скорость вращения: 2850 об/мин;
Рабочие температуры: -25…+60 °С;
Габариты: 85x42;
Вес вентилятора: 0,5 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST R1G 085-AB07-01

Чертеж и габаритные размеры вентилятора ebmpapst R1G 085-AB07-01
