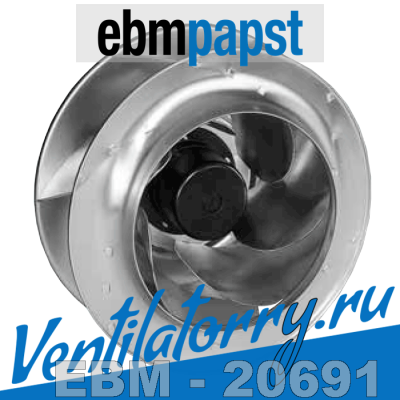

Описание вентилятора Ebmpapst K3G400-AD27-61

K3G400-AD27-61 – центробежный радиальный вентилятор одностороннего всасывания, который широкое применяется в системах кондиционирования и вентиляции в промышленных и жилых зданиях и сооружениях.

Отличительная особенность устройства – конструкция без внешнего корпуса, которая позволяет увеличить выходное давление потока воздуха. В вентиляторе применена технология GreenTech EC (со встроенной электроникой), позволяющая существенно повысить КПД оборудования, его производительность, обеспечить экономию электроэнергии, шумоизоляцию. Данное устройство соответствует стандартам СЕ, EN 60950-1, степень защиты электрооборудования IP20.

Устройство работает по следующему принципу: через входной патрубок воздух поступает на колесо и через выпускное отверстие выходит под углом 90° к направлению всасывания.

Рабочее колесо диаметром 400 мм выполнено из листового алюминия с лазерной сваркой. Колесо, напрямую насаженное на вал двигателя, имеет 6 назад загнутых лопастей и вращается со скоростью 1470 об/мин по часовой стрелке (если смотреть на ротор). Конструкция лопастей позволяет обойтись без спиралевидного кожуха, что повышает давление воздуха и уменьшает его потери.

Однофазный ЕС-двигатель M3G 084-FA работает от сети переменного тока (напряжение 200 В, частота 50 Гц) потребляет мощность 370 Вт и обеспечивает высокую производительность вентилятора и малый уровень шума дБ(А).

За счет широкого диапазона рабочих температур (-25° С – +40° С) устройство может работать в различных условиях внешней среды. Оптимальные размеры (ВхШхГ, 560x560x246,4) и вес в 9,8 кг позволяют легко транспортировать и устанавливать вентилятор K3G400-AD27-61 в месте его применения.

Расшифровка маркировки K3G400-AD27-61*:

• K – серия, вентилятор центробежный K3G 400;
• 3 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 400 – типоразмер (крыльчатка/рабочее колесо диаметром 400 мм);
• AD - код механической конструкции;
• 27 - код модификаций электрической части;
• 61 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора K3G400-AD27-61 достаточно позвонить или написать на электронную почту.

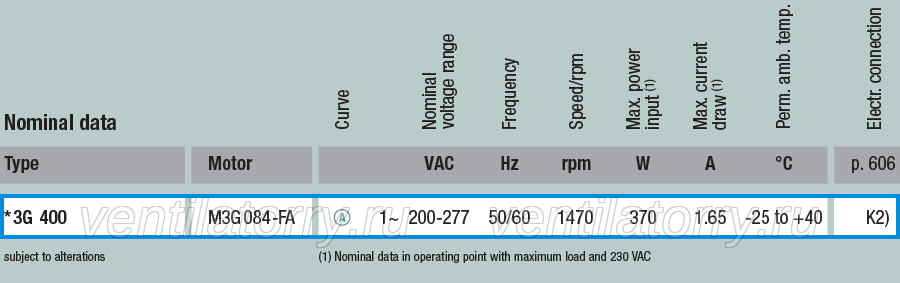

Технические характеристики вентилятора K3G 400-AD27-61

Модель K3G 400-AD27-61 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: K3G400;
Типоразмер: 400;
Воздушный поток: н/д;
Тип электродвигателя: EC motor;
Модель электродвигателя: M3G 084-FA;
Класс защиты: IP 20;
Номинальное напряжение: 200 В;
Сила тока: 1,65 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 370 Вт;
Скорость вращения: 1470 об/мин;
Рабочие температуры: -25…+40 °С;
Габариты: ВхШхГ, 560x560x246,4;
Вес вентилятора: 9,8 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST K3G 400-AD27-61

Чертеж и габаритные размеры вентилятора ebmpapst K3G 400-AD27-61
