K3G 355-AN04-72, Вентиляторы центробежные ebmpapst, эбм папст EBM, (K3G355AN0472)

<-->Подробнее: id товара: 4232, наименование K3G 355-AN04-72, Вентиляторы центробежные ebmpapst, эбм папст EBM, (K3G355AN0472), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3513<-->

Описание вентилятора Ebmpapst K3G355-AN04-72

Вентилятор K3G355-AN04-72 относится к классу центробежных радиальных. Отличительная особенность данного устройства – оптимальная конструкция без кожуха, обеспечивающая высокое выходное давление потока воздуха. Он находит широкое применение в системах приточной и вытяжной вентиляции и кондиционирования промышленных и жилых зданий и сооружений.

Применение в его производстве технологии GreenTech EC (с интегрированной электроникой) позволяет добиться высоких показателей выходного давления потока воздуха, хорошей шумоизоляции, экономии электроэнергии, что соответствует современным экологическим требованиям.

Вентилятор представляет собой рабочее колесо диаметром 355 мм. Колесо, имеющее 6 назад загнутых лопастей, насажено на вал двигателя напрямую и вращается со скоростью 1770 об/мин по часовой стрелке, если смотреть на ротор. Лопасти такого типа позволяют обойтись без спиралевидного кожуха, повысить давление воздуха и уменьшить его потери.

Принцип работы устройства: воздух через входной патрубок поступает на колесо и выходит через выпускное отверстие под углом 90 к направлению всасывания.

ЕС-двигатель M3G 084-FA работает от напряжения 200 В, потребляет мощность 450 Вт, обеспечивает высокую производительность вентилятора и не высокий уровень шума.

Температурный диапазон работы устройства (-25° С – +60° С) позволяет вентилятору качественно работать в разных климатических условиях. Минимальные размеры (ВхШхГ, 496x496x256,7) и небольшой вес в 10,0 кг дают возможность экономить пространство и использовать различные варианты монтажа.

Устройство соответствует стандарту EN 60950-1, степень защиты электрооборудования IP 54.

Расшифровка маркировки K3G355-AN04-72*:

• K – серия, вентилятор центробежный K3G 355;
• 3 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 355 – типоразмер (крыльчатка/рабочее колесо диаметром 355 мм);
• AN - код механической конструкции;
• 04 - код модификаций электрической части;
• 72 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора K3G355-AN04-72 достаточно позвонить или написать на электронную почту.

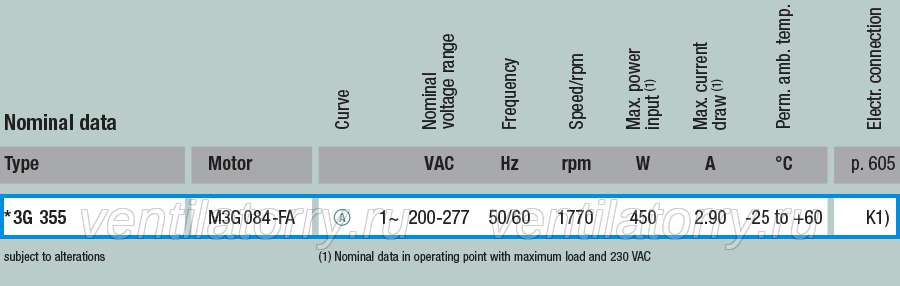

Технические характеристики вентилятора K3G 355-AN04-72

Модель K3G 355-AN04-72 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: K3G355;
Типоразмер: 355;
Воздушный поток: н/д;
Тип электродвигателя: EC motor;
Модель электродвигателя: M3G 084-FA;
Класс защиты: IP 54;
Номинальное напряжение: 200 В;
Сила тока: 2,90 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 450 Вт;
Скорость вращения: 1770 об/мин;
Рабочие температуры: -25…+60 °С;
Габариты: ВхШхГ, 496x496x256,7;
Вес вентилятора: 10,0 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST K3G 355-AN04-72

Чертеж и габаритные размеры вентилятора ebmpapst K3G 355-AN04-72
