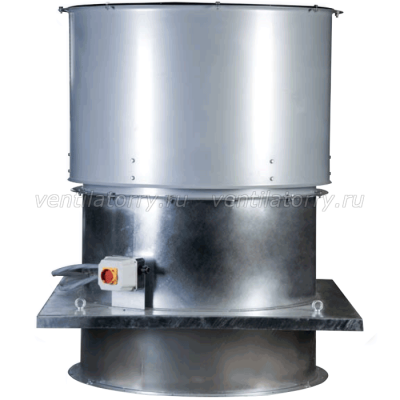

Вентилятор HGTT-V/4-900-9/-4 Soler&Palau (Солер Палау,S&P) крышные осевые вентиляторы- hgtt-v

Описание Вентилятора HGTT-V/4-900-9/-4 SOLER-PALAU / КРЫШНЫЕ ОСЕВЫЕ ВЕНТИЛЯТОРЫ / HGTT-V

Вентилятор HGTT-V/4-900-9/-4 относится к серии осевых крышных и применяется для вытяжной вентиляции помещений и перемещает воздух от двигателя к крыльчатке. За счет значительных габаритов и веса (1250мм х 1250мм х 1463мм и 217 кг) прибор обладает большой производительностью и обслуживает помещения большого объема.

Цилиндрический корпус устройства смонтирован на квадратном основании и изготовлен из листовой прокатной стали с оцинковкой способом горячего погружения. На внешней стороне корпуса установлен сервисный выключатель для облегчения подсоединения к сети.

Сборная крыльчатка прибора HGTT-V/4-900-9/-4 состоит из прессованной металлической ступицы и 9 лопастей, сделанных из алюминия способом литья под давлением. Лопасти имеют регулируемый угол наклона.

Вентилятор на стороне входа воздуха имеет круглый фланец, а на стороне выхода защитную решетку. Над корпусом установлен клапан, который предотвращает обратную тягу и внешние загрязнения. Клапан выполнен из листовой стали и покрашен полиэфирной краской серого цвета для защиты от коррозии.

Устройство вращается за счет трехфазного четырехполюсного двигателя с мощностью потребления 4 кВт, током 8,6 А, степенью защиты IP 55 и классом изоляции H.

Расшифровка маркировки HGTT-V/4-900-9/-4:

• HGTT-V – серия, крышные осевые вентиляторы с вертикальным выбросом воздуха торговой марки Soler-Palau (Солер Палау) - для систем вытяжной вентиляции;
• где T - тип электродвигателя, трехфазный ~3ф/ 400В/ 50 Гц;
• 4 - количество полюсов электродвигателя;
• 900 – типоразмер, номинальный диаметр рабочего колеса/крыльчатки (мм);
• 9 - количество лопаток;
• 4 - мощность электродвигателя (кВт).

Технические характеристики вентилятора HGTT-V/4-900-9/-4

Чертеж и габаритные размеры вентилятора soler-palau HGTT-V/4-900-9/-4
