Описание вентилятора Ebmpapst G4E180-GS11-01

Центробежный радиальный вентилятор G4E180-GS11-01 относится к устройствам одностороннего всасывания. Его основное применение – в системах приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

Широкий температурный диапазон работы устройства (-25° С – +45° С) обеспечивает качественную работу вентилятора как в разных климатических зонах, так и на производствах со специфическими условиями.

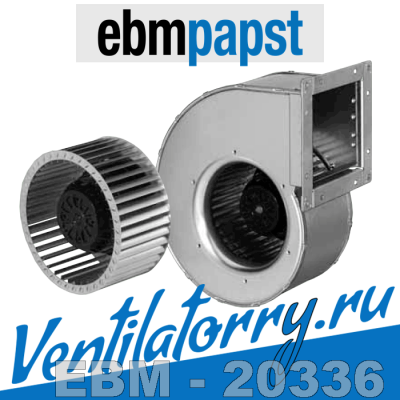

Внешне вентилятор представляет собой спиралевидный корпус из литого под давлением алюминия, в который встроено рабочее колесо диаметром 180 мм (выполненное из оцинкованной листовой стали). Колесо с вперед загнутыми лопастями напрямую насажено на вал двигателя и вращается со скоростью 1130 об/мин по часовой стрелке, если смотреть на ротор. Отдельные части ротора тоже выполнены из алюминия, что позволяет применять вентилятор в производствах с достаточно агрессивными средами.

Устройство работает по следующему принципу: воздух через входной патрубок поступает на колесо, набирает скорость при вращении в кожухе и выходит через выпускное отверстие под углом 90 к направлению всасывания.

Двигатель типа M4E 074-DF работает от сети переменного тока (напряжение 230 В, частота 50 Гц). Производительность вентилятора составляет 1030 м3/час, потребляемая мощность 180 Вт, сила тока 0,80 А, уровень шума не превышает 66 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Компактные габариты (296x332), небольшой вес в 6,4 кг и удобные крепежные отверстия позволяют легко монтировать вентилятор в необходимом месте в нужном положении. Степень защиты электрооборудования IP 44, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки G4E180-GS11-01*:

• G – серия, вентилятор центробежный G4E 180;
• 4 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 180 – типоразмер (крыльчатка/рабочее колесо диаметром 180 мм);
• GS - код механической конструкции;
• 11 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора G4E 180-GS11-01 достаточно позвонить или написать на электронную почту.

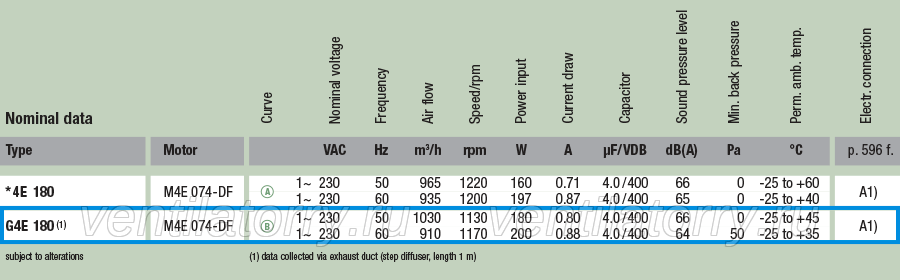

Технические характеристики вентилятора G4E 180-GS11-01

Модель G4E 180-GS11-01 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: G4E180;
Типоразмер: 180;
Воздушный поток: 1030 м3/час;
Тип электродвигателя: AC motor;
Модель электродвигателя: M4E 074-DF;
Класс защиты: IP 44;
Номинальное напряжение: 230 В;
Сила тока: 0,80 А;
Уровень шума: 66 дБА;
Подшипники: Качения;
Входная мощность: 180 Вт;
Скорость вращения: 1130 об/мин;
Рабочие температуры: -25…+45 °С;
Габариты: 296x332;
Вес вентилятора: 6,4 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST G4E 180-GS11-01

Чертеж и габаритные размеры вентилятора ebmpapst G4E 180-GS11-01
