G4D 250-DC10-03, Вентиляторы центробежные ebmpapst, эбм папст EBM, (G4D250DC1003)

<-->Подробнее: id товара: 4064, наименование G4D 250-DC10-03, Вентиляторы центробежные ebmpapst, эбм папст EBM, (G4D250DC1003), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3345<-->

Описание вентилятора Ebmpapst G4D250-DC10-03

Центробежный радиальный вентилятор G4D250-DC10-03 относится к устройствам одностороннего всасывания. Его основное применение – в системах приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

Широкий температурный диапазон работы устройства (-40° С – +80° С) обеспечивает качественную работу вентилятора как в разных климатических зонах, так и на производствах со специфическими условиями.

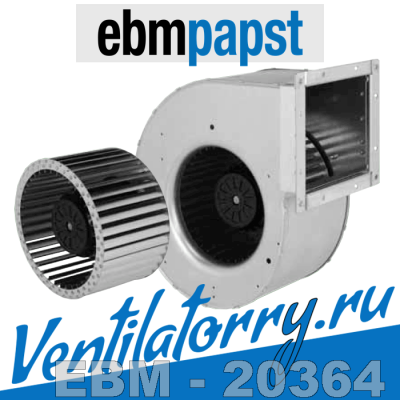

Внешне вентилятор представляет собой спиралевидный корпус из литого под давлением алюминия, в который встроено рабочее колесо диаметром 250 мм (выполненное из оцинкованной листовой стали). Колесо с вперед загнутыми лопастями напрямую насажено на вал двигателя и вращается со скоростью 1350 об/мин по часовой стрелке, если смотреть на ротор. Отдельные части ротора тоже выполнены из алюминия, что позволяет применять вентилятор в производствах с достаточно агрессивными средами.

Устройство работает по следующему принципу: воздух через входной патрубок поступает на колесо, набирает скорость при вращении в кожухе и выходит через выпускное отверстие под углом 90 к направлению всасывания.

Двигатель типа M4D 094-HA работает от сети переменного тока (напряжение 400 В, частота 50 Гц). Высокая производительность вентилятора, при этом потребляемая мощность составляет 590 Вт, сила тока 1,17 А, и не высокий уровень шума измеряемый в дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Компактные габариты (387x392), небольшой вес в 13,1 кг и удобные крепежные отверстия позволяют легко монтировать вентилятор в необходимом месте в нужном положении. Степень защиты электрооборудования IP 54, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки G4D250-DC10-03*:

• G – серия, вентилятор центробежный G4D 250;
• 4 - количество полюсов электродвигателя;
• D - комплектация с трехфазным электродвигателем 3ф, 380В;
• 250 – типоразмер (крыльчатка/рабочее колесо диаметром 250 мм);
• DC - код механической конструкции;
• 10 - код модификаций электрической части;
• 03 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора G4D 250-DC10-03 достаточно позвонить или написать на электронную почту.

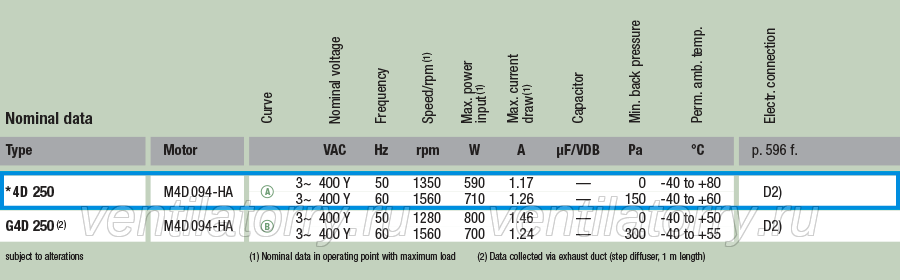

Технические характеристики вентилятора G4D 250-DC10-03

Модель G4D 250-DC10-03 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: G4D250;
Типоразмер: 250;
Воздушный поток: н/д;
Тип электродвигателя: AC motor;
Модель электродвигателя: M4D094-HA;
Класс защиты: IP 54;
Номинальное напряжение: 400 В;
Сила тока: 1,17 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 590 Вт;
Скорость вращения: 1350 об/мин;
Рабочие температуры: -40…+80 °С;
Габариты: 387x392;
Вес вентилятора: 13,1 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

Аэродинамические характеристики вентилятора EBMPAPST G4D 250-DC10-03

Чертеж и габаритные размеры вентилятора ebmpapst G4D 250-DC10-03
