G3G 140-AW21-12, Вентиляторы центробежные ebmpapst, эбм папст EBM, (G3G140AW2112)

<-->Подробнее: id товара: 4390, наименование G3G 140-AW21-12, Вентиляторы центробежные ebmpapst, эбм папст EBM, (G3G140AW2112), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3671<-->

Описание вентилятора Ebmpapst G3G140-AW21-12

Вентилятор одностороннего всасывания G3G140-AW21-12 относится к центробежным радиальным и находит свое применения в системах кондиционирования зданий, в централизованных приточных и вытяжных системах вентиляции сооружений промышленного или жилого назначения.

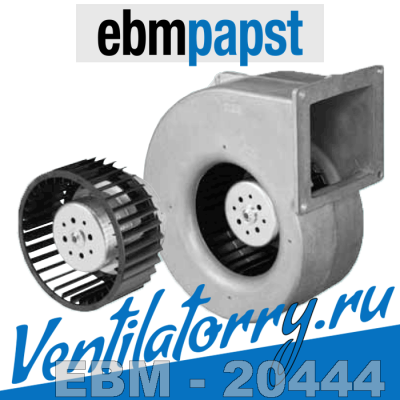

Вентилятор представляет собой улиткообразный корпус из литого под давлением алюминия, в который вмонтировано рабочее колесо диаметром 140 мм, выполненное из листовой стали горячего цинкования. Колесо с вперед загнутыми лопатками напрямую насажено на вал двигателя и вращается со скоростью 1340 об/мин по часовой стрелке (если смотреть на ротор).

Принцип действия устройства сводится к тому, что воздух, поступающий на крыльчатку, за счет центробежных сил приобретает хорошую скорость и выдувается из выходного патрубка корпуса устройства под углом 90° к входному потоку.

Электрическая основа вентилятора G3G140-AW21-12 – ЕС-двигатель M3G055-CF с номинальным напряжением питания 115 В, силой тока 1,00 А и потребляемой мощностью 70 Вт. Он обеспечивает высокую производительность устройства и малый уровень шума дБ(А).

Компактные габариты (227,8x262,6 мм), и вес в 2,6 кг предполагают удобство монтажа вентилятора в централизованных системах вентиляции в любом положении с максимальной экономией пространства.

Большой диапазон рабочих температур (-25° С – +60° С) предполагает качественную работу устройства в различных климатических условиях.

В процессе производства используется технология GreenTech EC (с интегрированной электроникой), что дает возможность существенно повысить КПД, производительность вентилятора, обеспечить существенную экономию электроэнергии и хорошую шумоизоляцию.

Устройство соответствует европейским стандартам СЕ, EN 60335-1, степень защиты электрооборудования IP 44.

Расшифровка маркировки G3G140-AW21-12*:

• G – серия, вентилятор центробежный G3G140;
• 3 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 140 – типоразмер (крыльчатка/рабочее колесо диаметром 140 мм);
• AW - код механической конструкции;
• 21 - код модификаций электрической части;
• 12 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора G3G140-AW21-12 достаточно позвонить или написать на электронную почту.

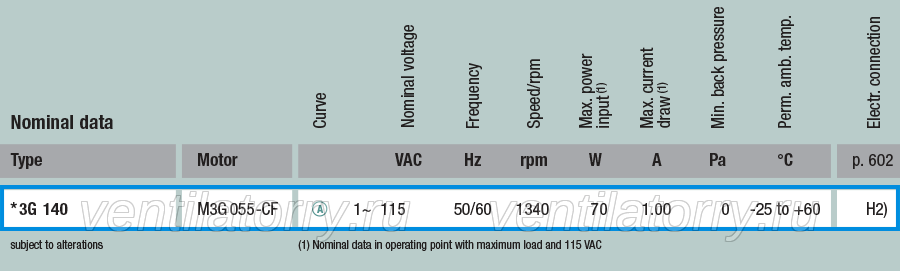

Технические характеристики вентилятора G3G 140-AW21-12

Модель G3G 140-AW21-12 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: G3G140;
Типоразмер: 140;
Воздушный поток: н/д;
Тип электродвигателя: EC motor;
Модель электродвигателя: M3G 055-CF;
Класс защиты: IP 44;
Номинальное напряжение: 115 В;
Сила тока: 1,00 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 70 Вт;
Скорость вращения: 1340 об/мин;
Рабочие температуры: -25…+60 °С;
Габариты: 227,8x262,6;
Вес вентилятора: 2,6 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST G3G 140-AW21-12

Чертеж и габаритные размеры вентилятора ebmpapst G3G 140-AW21-12
