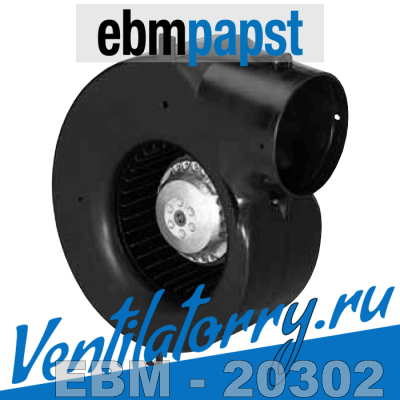

G2E 140-NS38-01, Вентиляторы центробежные ebmpapst, эбм папст EBM, (G2E140NS3801)

<-->Подробнее: id товара: 4034, наименование G2E 140-NS38-01, Вентиляторы центробежные ebmpapst, эбм папст EBM, (G2E140NS3801), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3315<-->

Описание вентилятора Ebmpapst G2E140-NS38-01

Центробежный радиальный вентилятор G2E140-NS38-01 относится к устройствам одностороннего всасывания. Его основное применение – в системах приточной и вытяжной вентиляции, кондиционирования зданий и сооружений промышленного или жилого назначения.

Широкий температурный диапазон работы устройства (-25° С – +55° С) обеспечивает качественную работу вентилятора как в разных климатических зонах, так и на производствах со специфическими условиями.

Внешне вентилятор представляет собой спиралевидный корпус из литого под давлением алюминия, в который встроено рабочее колесо диаметром 140 мм (выполненное из оцинкованной листовой стали). Колесо с вперед загнутыми лопастями напрямую насажено на вал двигателя и вращается со скоростью 1650 об/мин по часовой стрелке, если смотреть на ротор. Отдельные части ротора тоже выполнены из алюминия, что позволяет применять вентилятор в производствах с достаточно агрессивными средами.

Устройство работает по следующему принципу: воздух через входной патрубок поступает на колесо, набирает скорость при вращении в кожухе и выходит через выпускное отверстие под углом 90 к направлению всасывания.

Двигатель типа M2E 068-BF работает от сети переменного тока (напряжение 230 В, частота 50 Гц). Производительность вентилятора составляет 370 м3/час, потребляемая мощность 105 Вт, сила тока 0,46 А, уровень шума не превышает 59 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Компактные габариты (237x267), небольшой вес в 1,6 кг и удобные крепежные отверстия позволяют легко монтировать вентилятор в необходимом месте в нужном положении. Степень защиты электрооборудования IP 44, устройство соответствует европейским стандартам СЕ, EN 60335-1.

Расшифровка маркировки G2E140-NS38-01*:

• G – серия, вентилятор центробежный G2E 140;
• 2 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 140 – типоразмер (крыльчатка/рабочее колесо диаметром 140 мм);
• NS - код механической конструкции;
• 38 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора G2E 140-NS38-01 достаточно позвонить или написать на электронную почту.

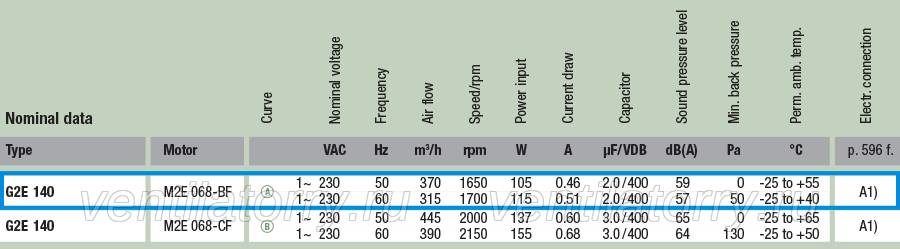

Технические характеристики вентилятора G2E 140-NS38-01

Модель G2E 140-NS38-01 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: G2E140;
Типоразмер: 140;
Воздушный поток: 370 м3/час;
Тип электродвигателя: AC motor;
Модель электродвигателя: M2E 068-BF;
Класс защиты: IP 44;
Номинальное напряжение: 230 В;
Сила тока: 0,46 А;
Уровень шума: 59 дБА;
Подшипники: Качения;
Входная мощность: 105 Вт;
Скорость вращения: 1650 об/мин;
Рабочие температуры: -25…+55 °С;
Габариты: 237x267;
Вес вентилятора: 1,6 кг;
Тип лопаток вентилятора: Загнутые вперёд лопатки/ forward curved.

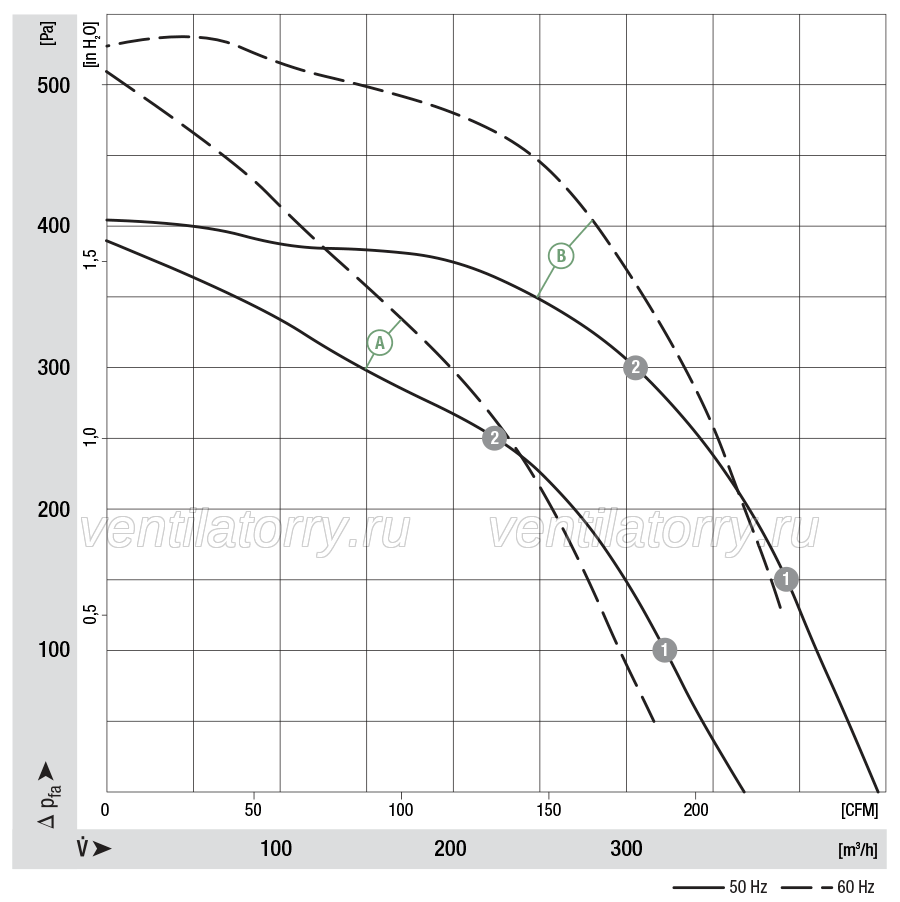

Аэродинамические характеристики вентилятора EBMPAPST G2E 140-NS38-01

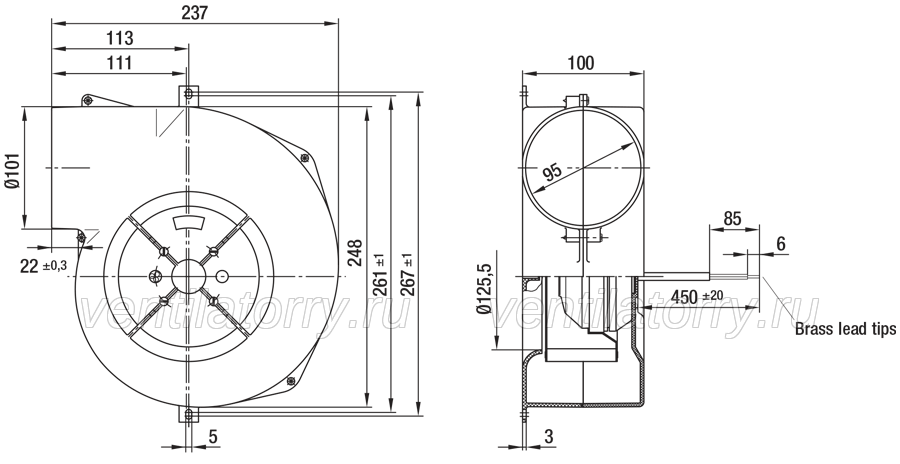

Чертеж и габаритные размеры вентилятора ebmpapst G2E 140-NS38-01
