G1G 140-AV21-02, Вентиляторы центробежные ebmpapst, эбм папст EBM, (G1G140AV2102)

<-->Подробнее: id товара: 4364, наименование G1G 140-AV21-02, Вентиляторы центробежные ebmpapst, эбм папст EBM, (G1G140AV2102), от Производителя ebmpapst (эбм папст, Германия), код товара: 101-3645<-->

Описание вентилятора Ebmpapst G1G140-AV21-02

Вентилятор одностороннего всасывания G1G140-AV21-02 относится к центробежным радиальным и находит свое применения в системах кондиционирования зданий, в централизованных приточных и вытяжных системах вентиляции сооружений промышленного или жилого назначения.

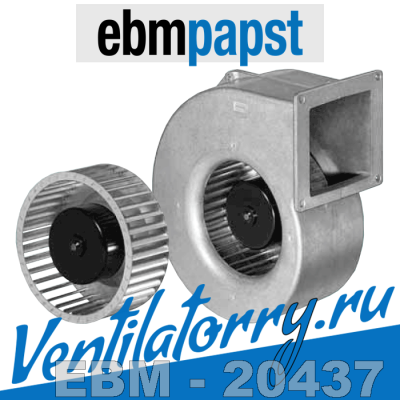

Вентилятор представляет собой улиткообразный корпус из литого под давлением алюминия, в который вмонтировано рабочее колесо диаметром 140 мм, выполненное из листовой стали горячего цинкования. Колесо с вперед загнутыми лопатками напрямую насажено на вал двигателя и вращается со скоростью 1750 об/мин по часовой стрелке (если смотреть на ротор).

Принцип действия устройства сводится к тому, что воздух, поступающий на крыльчатку, за счет центробежных сил приобретает хорошую скорость и выдувается из выходного патрубка корпуса устройства под углом 90° к входному потоку.

Электрическая основа вентилятора G1G140-AV21-02 – ЕС-двигатель M1G055-CF с номинальным напряжением питания 48 В, силой тока 1,30 А и потребляемой мощностью 54 Вт. Он обеспечивает производительность устройства в 410 м3/час и уровень шума не более 63 дБ(А).

Компактные габариты (227,8x262,6 мм), и вес в 2,3 кг предполагают удобство монтажа вентилятора в централизованных системах вентиляции в любом положении с максимальной экономией пространства.

Большой диапазон рабочих температур (-25° С – +60° С) предполагает качественную работу устройства в различных климатических условиях.

В процессе производства используется технология GreenTech EC (с интегрированной электроникой), что дает возможность существенно повысить КПД, производительность вентилятора, обеспечить существенную экономию электроэнергии и хорошую шумоизоляцию.

Устройство соответствует европейским стандартам СЕ, EN 60335-1, степень защиты электрооборудования IP 22.

Расшифровка маркировки G1G140-AV21-02*:

• G – серия, вентилятор центробежный G1G140;
• 1 - количество контуров (EC электродвигателя);
• G - комплектация с EC мотором и электронным управлением вентилятора;
• 140 – типоразмер (крыльчатка/рабочее колесо диаметром 140 мм);
• AV - код механической конструкции;
• 21 - код модификаций электрической части;
• 02 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора G1G140-AV21-02 достаточно позвонить или написать на электронную почту.

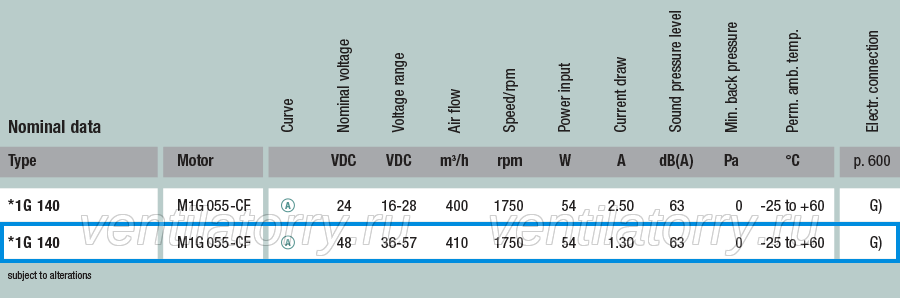

Технические характеристики вентилятора G1G 140-AV21-02

Модель G1G 140-AV21-02 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: G1G140;
Типоразмер: 140;
Воздушный поток: 410 м3/час;
Тип электродвигателя: EC motor;
Модель электродвигателя: M1G 055-CF;
Класс защиты: IP 22;
Номинальное напряжение: 48 В;
Сила тока: 1,30 А;
Уровень шума: 63 дБА;
Подшипники: Качения;
Входная мощность: 54 Вт;
Скорость вращения: 1750 об/мин;
Рабочие температуры: -25…+60 °С;
Габариты: 227,8x262,6;
Вес вентилятора: 2,3 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST G1G 140-AV21-02

Чертеж и габаритные размеры вентилятора ebmpapst G1G 140-AV21-02
