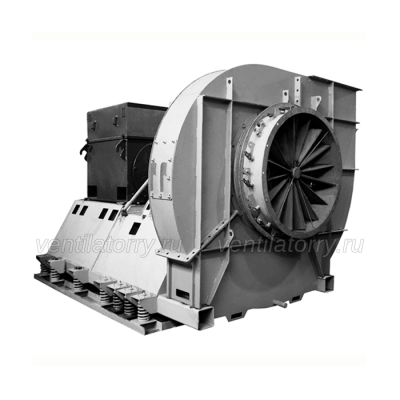

Дымососы ВДН №13 исп.3 (1500 об.мин/132 кВт)- товар из Тягодутьевые машины ДН и ВДН

Описание дымососа ВДН №13 исп.3 (1500 об.мин/132 кВт)

Дымососы ВДН №13 исп.3 (1500 об.мин/132 кВт) представляют собой нагнетательное вентиляционное оборудование отопительных и технологических промышленных установок. Основной функциональной задачей является дымоотвод от котлов и подача нагнетаемой воздушной массы для поддержания вентиляции и предотвращения скоплений продуктов горения.Конструкция Дымососы ВДН №13 исп.3 (1500 об.мин/132 кВт) представлена в виде моноблока, состоящего из спиралеобразного поворотного корпуса и рабочего колеса с электродвигателем, установленных на рамной основе сварного изготовления.

Рабочее колесо имеет центробежную конструкцию и оснащается 16-ю загнутыми назад лопастями. Корпус и рабочее колесо могут быть изготовлены как в стандартном, так и в антикоррозийном исполнении.

Приводом служит электродвигатель, предназначенный для питания от сети переменного тока 380В. Сила тока двигателя составляет 240,0 A при потребляемой мощности до 132,0 кВт .

Производительность дымососа на 1 500 об/мин составляет 80000 м3/ч при уровне создаваемого давления от 720 Па до 1,7 КПа. Стандартные условия эксплуатации температурный диапазон от -30С до +40С с температурой воздушного потока не выше +80С и уровнем содержания пыли не более 2 г на 1м3. Масса 2455 кг .

Технические характеристики дымососа ВДН №13 исп.3 (1500 об.мин/132 кВт)

Габаритные размеры дымососа ВДН №13 исп.3 (1500 об.мин/132 кВт)

Габаритные размеры дымососа ВДН №13 исп.3 (1500 об.мин/132 кВт),зависящие от положения корпуса (спец.)

Акустические характеристики дымососа ВДН №13 исп.3 (1500 об.мин/132 кВт)

Аэродинамические характеристики дымососа ВДН №13 исп.3 (1500 об.мин/132 кВт)

Чертеж дымососа ВДН №13 исп.3 (1500 об.мин/132 кВт)
