Описание дымососа ДН №12,5 исп.1 (1000 об.мин/30 кВт/100°)

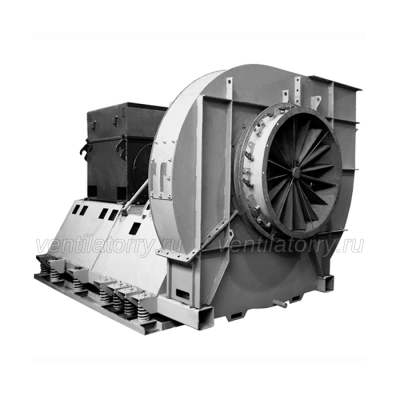

Дымососы ДН №12,5 исп.1 (1000 об.мин/30 кВт/100°) представляют собой нагнетательное вентиляционное оборудование отопительных и технологических промышленных установок. Основной функциональной задачей является дымоотвод от котлов и подача нагнетаемой воздушной массы для поддержания вентиляции и предотвращения скоплений продуктов горения.Конструкция Дымососы ДН №12,5 исп.1 (1000 об.мин/30 кВт/100°) представлена в виде моноблока, состоящего из спиралеобразного поворотного корпуса и рабочего колеса с электродвигателем, установленных на рамной основе сварного изготовления.

Рабочее колесо имеет центробежную конструкцию и оснащается 16-ю загнутыми назад лопастями. Корпус и рабочее колесо могут быть изготовлены как в стандартном, так и в антикоррозийном исполнении.

Приводом служит электродвигатель, предназначенный для питания от сети переменного тока 380В. Сила тока двигателя составляет 59,3 A при потребляемой мощности до 30,0 кВт .

Производительность дымососа на 1 000 об/мин составляет 45000 м3/ч при уровне создаваемого давления от 720 Па до 1,7 КПа. Стандартные условия эксплуатации температурный диапазон от -30С до +40С с температурой воздушного потока не выше +80С и уровнем содержания пыли не более 2 г на 1м3. Масса 1245 кг .

Технические характеристики дымососа ДН №12,5 исп.1 (1000 об.мин/30 кВт/100°)

Габаритные размеры дымососа ДН №12,5 исп.1 (1000 об.мин/30 кВт/100°)

Габаритные размеры дымососа ДН №12,5 исп.1 (1000 об.мин/30 кВт/100°),зависящие от положения корпуса (спец.)

Акустические характеристики дымососа ДН №12,5 исп.1 (1000 об.мин/30 кВт/100°)

Аэродинамические характеристики дымососа ДН №12,5 исп.1 (1000 об.мин/30 кВт/100°)

Чертеж дымососа ДН №12,5 исп.1 (1000 об.мин/30 кВт/100°)
