DVV-EX 560D4-XL (95417) - Вентилятор Systemair (Системэйр), Взрывозащищенные вентиляторы/ Серия DVV-EX

Описание вентилятора DVV-EX 560D4-XL (95417)

DVV-EX 560D4-XL представляет собой крышный вентилятор от ТМ Systemair, поставляемый во взрывобезопасном исполнении. Он используется для перемещения из 1 и 2 зоны взрывоопасности газовых смесей категорий IIА и IIВ классов Т1-Т4 (температура возгорания от 135° С). Производительность устройства составляет 7100 м3/час при уровне шума 59 дБА.

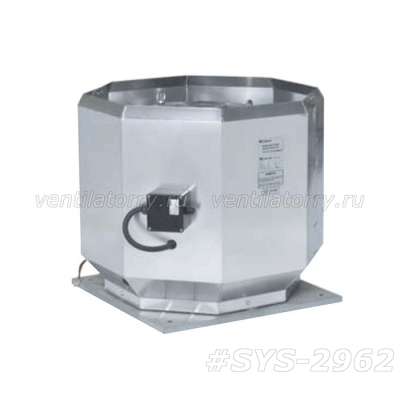

Прибор встроен в корпус с формой восьмигранной призмы из устойчивого к морскому климату алюминия и установлен на квадратной подставке из оцинкованной стали. На входе корпуса располагается медный входной патрубок, а на выходе — решетка из стали с порошковым покрытием для защиты от птиц. Размеры вентилятора 892x990x943 мм, масса 114 кг.

Устройство комплектуется трехфазным двигателем с классом взрывозащиты Ex d (взрывонепроницаемая оболочка) и потребляемой мощностью 2769 Вт. Регулировка скорости осуществляется преобразователем частоты.

Мотор снабжен защитой от перегрева: встроенными позисторами с контактами для соединения с внешним устройством защиты. К ротору двигателя напрямую подсоединено рабочее колесо с обратно повернутыми лопастями из оцинкованной стали и скоростью вращения 1429 об/мин.

По заказу покупателя вентилятор может поставляться в комплекте с шумоглушителем.

Пример расшифровки маркировки: Вентилятор DVV-EX 560D4-XL Art.95417:

1. DVV-EX- Крышные взрывозащищенные вентиляторы Systemair (вертикальной выброс);
2. 560 – Типоразмер;
3. D4 – Электродвигатель N=4полюсов, Напряжение 400В;
4. Art.95417 – Код/Артикул для заказа по каталогу Systemair/ Системэйр.

Технические характеристики вентилятора DVV-EX 560D4-XL (95417)

Габаритные размеры вентилятора DVV-EX 560D4-XL (95417)

Схема вентилятора DVV-EX 560D4-XL (95417)

Рабочие характеристики вентилятора DVV-EX 560D4-XL (95417)

График быстрого подбора для вентилятора DVV-EX 560D4-XL (95417)
