Описание вентилятора DVV-EX 1000D6-XM (95431)

DVV-EX 1000D6-XM представляет собой крышный вентилятор от ТМ Systemair, поставляемый во взрывобезопасном исполнении. Он используется для перемещения из 1 и 2 зоны взрывоопасности газовых смесей категорий IIА и IIВ классов Т1-Т4 (температура возгорания от 135° С). Производительность устройства составляет 30600 м3/час при уровне шума 73 дБА.

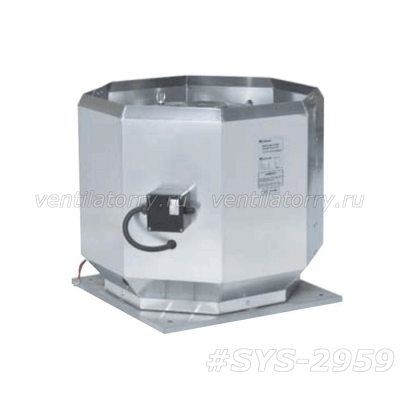

Прибор встроен в корпус с формой восьмигранной призмы из устойчивого к морскому климату алюминия и установлен на квадратной подставке из оцинкованной стали. На входе корпуса располагается медный входной патрубок, а на выходе — решетка из стали с порошковым покрытием для защиты от птиц. Размеры вентилятора 1500x1490x1255 мм, масса 379 кг.

Устройство комплектуется трехфазным двигателем с классом взрывозащиты Ex d (взрывонепроницаемая оболочка) и потребляемой мощностью 5860 Вт. Регулировка скорости осуществляется преобразователем частоты.

Мотор снабжен защитой от перегрева: встроенными позисторами с контактами для соединения с внешним устройством защиты. К ротору двигателя напрямую подсоединено рабочее колесо с обратно повернутыми лопастями из оцинкованной стали и скоростью вращения 4860 об/мин.

По заказу покупателя вентилятор может поставляться в комплекте с шумоглушителем.

Пример расшифровки маркировки: Вентилятор DVV-EX 1000D6-XM Art.95431:

1. DVV-EX- Крышные взрывозащищенные вентиляторы Systemair (вертикальной выброс);
2. 1000 – Типоразмер;
3. D6 – Электродвигатель N=6полюсов, Напряжение 400В;
4. Art.95431 – Код/Артикул для заказа по каталогу Systemair/ Системэйр.

Технические характеристики вентилятора DVV-EX 1000D6-XM (95431)

Габаритные размеры вентилятора DVV-EX 1000D6-XM (95431)

Схема вентилятора DVV-EX 1000D6-XM (95431)

Рабочие характеристики вентилятора DVV-EX 1000D6-XM (95431)

График быстрого подбора для вентилятора DVV-EX 1000D6-XM (95431)
