Описание вентилятора DVG-V 630D4-6-S/F400 (32327)

Systemair DVG-V 630D4-6-S/F400относится к крышным вентиляторам с функцией дымоудаления в случае возникновения пожара. Последнее обеспечивается высоким пределом огнестойкости 400° С/120 минут. Кроме того, устройство способно работать в режиме ежедневной вентиляции с температурой перемещаемого воздуха до 120° С.

Модель предполагает установку на крышах отапливаемых помещений общественного, производственного, жилого назначения. Прибор обладает максимальным уровнем звукового давления 65/56 дБА и производительностью 13750/8810 м3/час.

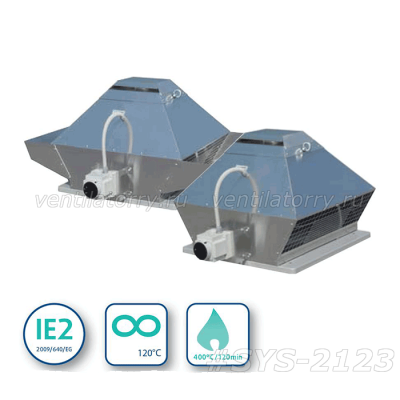

Вентилятор встроен в корпус сложной геометрической формы с пирамидальными элементами, который снабжен решетками от птиц и сервисным выключателем. Корпус из алюминия в морском исполнении установлен на квадратном основании из листовой оцинкованной стали. Для того, чтобы поток двигался вертикально, в местах выхода воздуха расположены два направляющих элемента. Размеры устройства 1573х858x1039 мм, масса 128 кг.

Крыльчатка прибора имеет назад обращенные лопасти, изготовлена из оцинкованной стали и вращается с частотой 1450/975 об/мин. Вращение обеспечивает трехфазный односкоростной фланцевый двигатель с потребляемой мощностью 3587/1082 Вт. Он изолирован от потока воздуха и располагается в термозащищенном отсеке. Скоростью мотора регулируется частотным преобразователем, для защиты от перегрева необходима установка РТС-термистора.

Пример расшифровки маркировки: Вентилятор DVG-V 630D4-6-S/F400 Art.32327:

1. DVG-H: Серия, Центробежные крышные вентиляторы Systemair для Дымоудаления (подходит для удаления горячего дыма и ежедневной вентиляции, 400 град./ 120 мин.). где H- горизонтальный выброс воздуха;
2. DVG-V: где V- вертикальный выброс воздуха;
3. 630 – Типоразмер;
4. D6 – комплектация с электродвигателем N=4-6 полюсов, U=400 В;
5. Art.32327 – Код/Артикул для заказа по каталогу Systemair/ Системэйр.

Технические характеристики вентилятора DVG-V 630D4-6-S/F400 (32327)

Габаритные размеры вентилятора DVG-V 630D4-6-S/F400 (32327)

Схема вентилятора DVG-V 630D4-6-S/F400 (32327)

Рабочие характеристики вентилятора DVG-V 630D4-6-S/F400 (32327)

График быстрого подбора для вентилятора DVG-V 630D4-6-S/F400 (32327)
