Описание вентилятора DVG-V 630D4-6/F400 (32332)

Systemair DVG-V 630D4-6/F400относится к крышным вентиляторам с функцией дымоудаления в случае возникновения пожара. Последнее обеспечивается высоким пределом огнестойкости 400° С/120 минут. Кроме того, устройство способно работать в режиме ежедневной вентиляции с температурой перемещаемого воздуха до 120° С.

Модель предполагает установку на крышах отапливаемых помещений общественного, производственного, жилого назначения. Прибор обладает максимальным уровнем звукового давления 60/54 дБА и производительностью 11500/8900 м3/час.

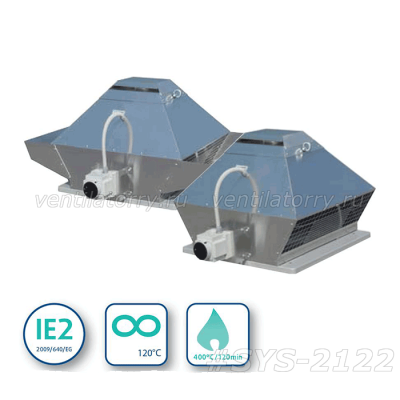

Вентилятор встроен в корпус сложной геометрической формы с пирамидальными элементами, который снабжен решетками от птиц и сервисным выключателем. Корпус из алюминия в морском исполнении установлен на квадратном основании из листовой оцинкованной стали. Для того, чтобы поток двигался вертикально, в местах выхода воздуха расположены два направляющих элемента. Размеры устройства 1573х858x1039 мм, масса 129 кг.

Крыльчатка прибора имеет назад обращенные лопасти, изготовлена из оцинкованной стали и вращается с частотой 960/710 об/мин. Вращение обеспечивает трехфазный односкоростной фланцевый двигатель с потребляемой мощностью 1571/712 Вт. Он изолирован от потока воздуха и располагается в термозащищенном отсеке. Скоростью мотора регулируется частотным преобразователем, для защиты от перегрева необходима установка РТС-термистора.

Пример расшифровки маркировки: Вентилятор DVG-V 630D4-6/F400 Art.32332:

1. DVG-H: Серия, Центробежные крышные вентиляторы Systemair для Дымоудаления (подходит для удаления горячего дыма и ежедневной вентиляции, 400 град./ 120 мин.). где H- горизонтальный выброс воздуха;
2. DVG-V: где V- вертикальный выброс воздуха;
3. 630 – Типоразмер;
4. D6 – комплектация с электродвигателем N=4-6 полюсов, U=400 В;
5. Art.32332 – Код/Артикул для заказа по каталогу Systemair/ Системэйр.

Технические характеристики вентилятора DVG-V 630D4-6/F400 (32332)

Габаритные размеры вентилятора DVG-V 630D4-6/F400 (32332)

Схема вентилятора DVG-V 630D4-6/F400 (32332)

Рабочие характеристики вентилятора DVG-V 630D4-6/F400 (32332)

График быстрого подбора для вентилятора DVG-V 630D4-6/F400 (32332)
