Описание вентилятора DVG-H 800D6/F400 IE2 (95122)

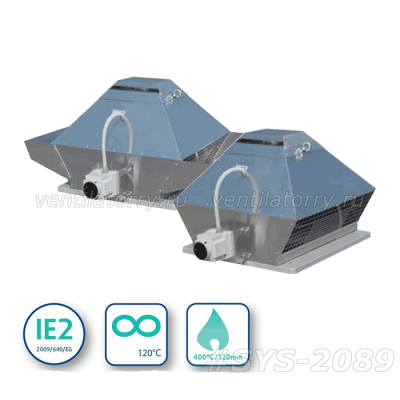

Крышный вентилятор Systemair DVG-H 800D6/F400 IE2 применяется для ежедневной вентиляции зданий, если температура перемещаемого воздуха не превышает 120° С.

Благодаря пределу огнестойкости 400° С/120 минут он также используется для дымоудаления в случае возникновении пожара.

Его устанавливают на крышах отапливаемых помещений различного типа: жилого, общественного или производственного. Максимальная производительность устройства составляет 17670/11500 м3/час, а уровень звукового давления 69/54 дБА.

Корпус вентилятора выполнен из стойкого к действию морской воды алюминия и имеет сложную геометрическую форму с пирамидальными элементами. Он крепится к квадратному основанию из оцинкованной листовой стали, снабжен решетками от птиц и сервисным выключателем. Направление выброса воздуха устройства — горизонтальное.

Габаритные размеры 1280х999x1255 мм, вес 144 кг.

Рабочее колесо прибора оснащено назад обращенными лопастями из листовой оцинкованной стали и вращается с максимальной скоростью 1450/720 об/мин.

Электрическая основа вентилятора — трехфазный двухскоростной фланцевый двигатель с мощностью потребления 5000/712 Вт. Он установлен в специальном отсеке с термоизоляцией для предотвращения действия воздушного потока. Тепловую защиту осуществляют РТС-термисторы, управление скоростью происходит за счет преобразователя частоты.

Пример расшифровки маркировки: Вентилятор DVG-H 800D6/F400 IE2 Art.95122:

1. DVG-H:- Серия, Центробежные крышные вентиляторы Systemair для Дымоудаления (подходит для удаления горячего дыма и ежедневной вентиляции, 400 град./ 120 мин.). где H- горизонтальный выброс воздуха;
2. DVG-V: где V- вертикальный выброс воздуха;
3. 800: -Типоразмер;
4. D6: - Комплектация с электродвигателем N=6 полюсов, U=400 В;
5. Art.95122:- Код/Артикул для заказа по каталогу Systemair/ Системэйр.

Технические характеристики вентилятора DVG-H 800D6/F400 IE2 (95122)

Габаритные размеры вентилятора DVG-H 800D6/F400 IE2 (95122)

Схема вентилятора DVG-H 800D6/F400 IE2 (95122)

Рабочие характеристики вентилятора DVG-H 800D6/F400 IE2 (95122)

График быстрого подбора для вентилятора DVG-H 800D6/F400 IE2 (95122)
