Описание вентилятора Ebmpapst D4E160-FH12-05

Модель D4E160-FH12-05 представляет класс центробежных радиальных вентиляторов двустороннего всасывания. Сферой применение данной модели являются системы кондиционирования, приточной и вытяжной вентиляции промышленных объектов и сооружений.

Конструкция устройства представляет собой улиткообразный кожух, выполненный из оцинкованной стали и рабочее колесо диаметром 160 мм из того же материала. Колесо с вперед направленными лопатками напрямую соединено с валом электродвигателя, вмонтированного в корпус с помощью двустороннего виброизолирующего кронштейна. Однофазный двигатель типа M4E 068-GA работает от сети переменного тока (напряжение 230 В, частота 50 Гц) и вращает рабочее колесо против часовой стрелки со скоростью 1350 об/мин, если смотреть на ротор.

Система двустороннего всасывания обеспечивает вентилятору большую производительность (1310 м3/час), потребляемая мощность устройства 185 Вт, сила тока 0,81 А, уровень шума не превышает 64 дБ(А). При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Большой разброс температур работы устройства (-25° С – +70° С) обеспечивает качественную его работу в разных климатических условиях. Оптимальная форма и размеры (225x241x276 мм), вес в 5,9 кг позволяют легко транспортировать вентилятор и предполагают установку в любом необходимом положении в системы, перегоняющие достаточно большие объемы воздуха.

Устройство соответствует европейским стандартам СЕ, степень защиты электрооборудования IP 44.

Расшифровка маркировки D4E160-FH12-05*:

• R – серия, вентилятор центробежный D4E160;
• 4 - количество полюсов электродвигателя;
• E - комплектация с однофазным электродвигателем 1ф, 220В;
• 160 – типоразмер (крыльчатка/рабочее колесо диаметром 160 мм);
• FH - код механической конструкции;
• 12 - код модификаций электрической части;
• 05 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора D4E160-FH12-05 достаточно позвонить или написать на электронную почту.

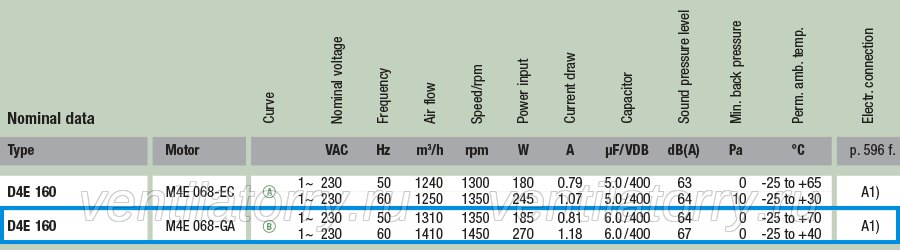

Технические характеристики вентилятора D4E 160-FH12-05

Модель D4E 160-FH12-05 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: D4E160;
Типоразмер: 160;
Воздушный поток: 1310 м3/час;
Тип электродвигателя: AC motor;
Модель электродвигателя: M4E 068-GA;
Класс защиты: IP 44;
Номинальное напряжение: 230 В;
Сила тока: 0,81 А;
Уровень шума: 64 дБА;
Подшипники: Качения;
Входная мощность: 185 Вт;
Скорость вращения: 1350 об/мин;
Рабочие температуры: -25…+70 °С;
Габариты: 225x241x276 мм;
Вес вентилятора: 5,9 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST D4E 160-FH12-05

Чертеж и габаритные размеры вентилятора ebmpapst D4E 160-FH12-05
