Описание вентилятора Ebmpapst D4D225-FH02-01

Модель D4D225-FH02-01 представляет класс центробежных радиальных вентиляторов двустороннего всасывания. Сферой применение данной модели являются системы кондиционирования, приточной и вытяжной вентиляции промышленных объектов и сооружений.

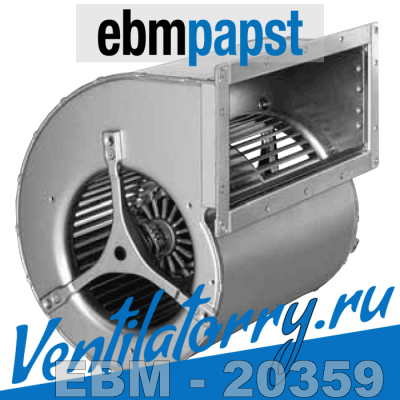

Конструкция устройства представляет собой улиткообразный кожух, выполненный из оцинкованной стали и рабочее колесо диаметром 225 мм из того же материала. Колесо с вперед направленными лопатками напрямую соединено с валом электродвигателя, вмонтированного в корпус с помощью двустороннего виброизолирующего кронштейна. Трехфазный двигатель типа M4D 094-LA работает от сети переменного тока (напряжение 400 В, частота 50 Гц) и вращает рабочее колесо против часовой стрелки со скоростью 1300 об/мин, если смотреть на ротор.

Система двустороннего всасывания обеспечивает вентилятору большую производительность , потребляемая мощность устройства 950 Вт, сила тока 1,82 А. При частоте сети в 60 Гц технические и аэродинамические показатели вентилятора существенно возрастают.

Большой разброс температур работы устройства (-40° С – +85° С) обеспечивает качественную его работу в разных климатических условиях. Оптимальная форма и размеры (327x370x387 мм), вес в 15,6 кг позволяют легко транспортировать вентилятор и предполагают установку в любом необходимом положении в системы, перегоняющие достаточно большие объемы воздуха.

Устройство соответствует европейским стандартам СЕ, степень защиты электрооборудования IP 20.

Расшифровка маркировки D4D225-FH02-01*:

• R – серия, вентилятор центробежный D4D225;
• 4 - количество полюсов электродвигателя;
• D - комплектация с трехфазным электродвигателем 3ф, 380В;
• 225 – типоразмер (крыльчатка/рабочее колесо диаметром 225 мм);
• FH - код механической конструкции;
• 02 - код модификаций электрической части;
• 01 - код модификаций механической конструкции;

*Первые 6 цифр являются наиболее важными. Они определяют конструкцию, тип двигателя и размер вентилятора. Последние 6 цифр содержат сведения о конструкции механической и электрической частей, а также сведения о модификациях, которые можно выяснить только рассмотрев систему в целом.

Данный код используется для обозначения, четкой идентификации и заказа вентиляторов ebm-papst. Для получения дополнительной информации по модели вентилятора D4D225-FH02-01 достаточно позвонить или написать на электронную почту.

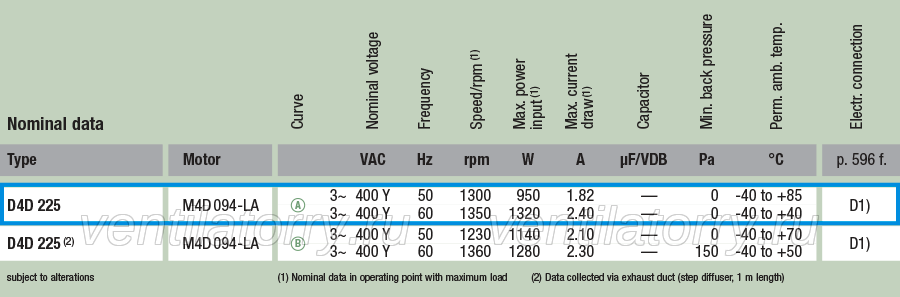

Технические характеристики вентилятора D4D 225-FH02-01

Модель D4D 225-FH02-01 ebmpapst:
Страна: Германия;
Тип изделия: Вентилятор центробежный;
Серия: D4D225;
Типоразмер: 225;
Воздушный поток: н/д;
Тип электродвигателя: AC motor;
Модель электродвигателя: M4D094-LA;
Класс защиты: IP 20;
Номинальное напряжение: 400 В;
Сила тока: 1,82 А;
Уровень шума: н/д;
Подшипники: Качения;
Входная мощность: 950 Вт;
Скорость вращения: 1300 об/мин;
Рабочие температуры: -40…+85 °С;
Габариты: 327x370x387 мм;
Вес вентилятора: 15,6 кг;
Тип лопаток вентилятора: Загнутые назад лопатки/ backward curved.

Аэродинамические характеристики вентилятора EBMPAPST D4D 225-FH02-01

Чертеж и габаритные размеры вентилятора ebmpapst D4D 225-FH02-01
